Οδηγός Φωτισμού Εκπαιδευτικών Εγκαταστάσεων
Πλήρης τεχνική αναφορά για φωτισμό αιθουσών, αμφιθεάτρων, βιβλιοθηκών, εργαστηρίων και αθλητικών αιθουσών — έλεγχος UGR για οθόνες, κιρκάδια υποστήριξη μαθητών και DALI σκηνές.
Σκοπός αυτού του οδηγού: Παροχή πλήρους τεχνικής αναφοράς σε μελετητές φωτισμού, αρχιτέκτονες, διαχειριστές σχολικών εγκαταστάσεων και εκπαιδευτικές αρχές. Καλύπτει EN 12464-1 για αίθουσες, έλεγχο UGR για οθόνες, κατακόρυφο φωτισμό πίνακα, κιρκάδιο φωτισμό μαθητών, DALI σκηνές και ενεργειακά αποδοτικό σχεδιασμό σχολείων και πανεπιστημίων.
1. Εισαγωγή & Κανονιστικό Πλαίσιο
Ο εκπαιδευτικός φωτισμός επηρεάζει άμεσα τα μαθησιακά αποτελέσματα, τη συγκέντρωση και την ευεξία μαθητών. Η έρευνα αποδεικνύει σταθερά ότι ο κατάλληλος φωτισμός — με σωστή θερμοκρασία χρώματος, ελάχιστη θάμβωση και επαρκή ομοιομορφία — βελτιώνει την ταχύτητα ανάγνωσης, μειώνει τα λάθη και ενισχύει την εγρήγορση. Αντίθετα, ο κακός φωτισμός προκαλεί κόπωση ματιών, πονοκεφάλους, απώλεια συγκέντρωσης και προβλήματα συμπεριφοράς σε μικρότερους μαθητές. Τα σύγχρονα εκπαιδευτικά περιβάλλοντα έχουν εξελιχθεί δραματικά: διαδραστικοί πίνακες, φορητοί υπολογιστές και tablets μαθητών, προβολείς και χώροι συνεργατικής μάθησης απαιτούν ευέλικτα συστήματα φωτισμού. Η παραδοσιακή αίθουσα με «ένα διακόπτη» είναι ξεπερασμένη — ο αποτελεσματικός φωτισμός απαιτεί έλεγχο σκηνών με τουλάχιστον 3–4 προεπιλογές ανά χώρο.Βασικό Κανονιστικό Πλαίσιο
| Πρότυπο / Κανονισμός | Πεδίο Εφαρμογής | Βασικές Απαιτήσεις |
|---|---|---|
| EN 12464-1:2021 | Φωτισμός εσωτερικών χώρων — εκπαιδευτικοί | Φωτεινότητα, ομοιομορφία, UGR, CRI ανά ζώνη |
| EN 1838 | Φωτισμός ασφαλείας | Οδός διαφυγής ≥1 lux, 1 ώρα (σχολεία) |
| EN 12193 | Αθλητικός φωτισμός | Σχολικές αθλητικές αίθουσες, πολυχρηστικοί |
| EN 15193-1 | Ενεργειακή απόδοση κτιρίων — φωτισμός | Υπολογισμός LENI, ενεργειακά benchmarks |
| IEC 62471 | Φωτοβιολογική ασφάλεια | Κίνδυνος μπλε φωτός — κρίσιμο για νεαρούς μαθητές |
| IEC 62386 (DALI) | Ψηφιακή διεπαφή φωτισμού | Σκηνές, αξιοποίηση φυσικού φωτός, tunable white |
| ΤΟΤΕΕ 20701-7 / Κανονισμός Πυροπροστασίας | Ελληνικοί κανονισμοί ενέργειας και πυρασφάλειας | Όρια ισχύος φωτισμού, φωτισμός ασφαλείας, προσβασιμότητα |
💡 Συμβουλή Σχεδιασμού: Ο φωτισμός εκπαιδευτικών εγκαταστάσεων είναι μία από τις πιο αποδοτικές επενδύσεις ενός σχολείου. Μελέτες δείχνουν ότι ο βελτιστοποιημένος φωτισμός αίθουσας (σωστά lux, UGR ≤ 19, tunable white) βελτιώνει βαθμολογίες κατά 5–14 % και μειώνει απουσίες. Η απόσβεση LED retrofit γίνεται σε 2–4 χρόνια μόνο από εξοικονόμηση ενέργειας.
2. Πρότυπα Φωτισμού & Απαιτήσεις
Το EN 12464-1:2021 περιέχει ειδική ενότητα για εκπαιδευτικές εγκαταστάσεις, καλύπτοντας αίθουσες, αμφιθέατρα, εργαστήρια, βιβλιοθήκες, διαδρόμους και αθλητικές αίθουσες. Καθορίζει ελάχιστη φωτεινότητα συντήρησης, ομοιομορφία, όρια UGR και απόδοση χρωμάτων ανά τύπο χώρου.EN 12464-1 — Απαιτήσεις Εκπαιδευτικών Χώρων
| Χώρος / Εργασία | Ēm (lux) | Uo | UGRL | Ra (CRI) | Σημειώσεις |
|---|---|---|---|---|---|
| Αίθουσα — γενική | 300 | 0,60 | 19 | 80 | Ελάχιστο για χώρους διδασκαλίας |
| Αίθουσα — προχωρημένη (λύκειο+) | 500 | 0,60 | 19 | 80 | Τεχνικό σχέδιο, λεπτομερής εργασία |
| Αμφιθέατρο | 500 | 0,60 | 19 | 80 | Σημειώσεις, ορατότητα οθόνης |
| Πίνακας (λευκός/μαύρος) | 500 | 0,70 | 19 | 80 | Κατακόρυφη φωτεινότητα στον πίνακα |
| Αίθουσα τέχνης | 500 | 0,60 | 19 | 90 | Χρωματικά κρίσιμο — CRI 90 |
| Εργαστήριο φυσικών | 500 | 0,60 | 19 | 80 | Φωτισμός εργασίας σε πάγκους |
| Αίθουσα υπολογιστών / ΤΠΕ | 300 | 0,60 | 19 | 80 | UGR κρίσιμο — αντανακλάσεις οθονών |
| Εργαστήριο (ξυλ., μεταλλ.) | 500 | 0,60 | 19 | 80 | Φωτισμός ασφάλειας μηχανών |
| Βιβλιοθήκη — ανάγνωση | 500 | 0,60 | 19 | 80 | Παρατεταμένη ανάγνωση, άνεση ματιών |
| Βιβλιοθήκη — ράφια | 200 | 0,40 | 19 | 80 | Κατακόρυφη φωτεινότητα σε ράχες |
| Αθλητική αίθουσα (σχολική) | 300 | 0,60 | 22 | 80 | EN 12193 Κλάση III |
| Διάδρομος / κυκλοφορία | 100 | 0,40 | 22 | 80 | Πλοήγηση, ζώνες μετάβασης |
| Σκάλα | 150 | 0,40 | 22 | 80 | Ασφάλεια, ορατότητα σκαλοπατιών |
| Αίθουσα προσωπικού | 300 | 0,60 | 19 | 80 | Ανάπαυση και προετοιμασία |
| Γραφείο / διοίκηση | 500 | 0,60 | 19 | 80 | Συμβατό με οθόνες |
Αίθουσα
300
lux (Ēm) ελάχιστο
Όριο UGR
≤19
για οθόνες
Πίνακας
500
lux (κατακόρυφα)
CRI Τέχνης
≥90
Ra (χρωματικά κρίσιμο)
3. Εκπαιδευτικές Ζώνες & Επίπεδα Φωτεινότητας
Ένα τυπικό σχολείο ή πανεπιστημιακό campus περιέχει μεγάλη ποικιλία χώρων με ξεχωριστές απαιτήσεις φωτισμού. Ο αποτελεσματικός σχεδιασμός ξεκινά με σαφή ταξινόμηση ζωνών που αντιστοιχίζει κάθε χώρο στις απαιτήσεις EN 12464-1.Εκπαιδευτική Εγκατάσταση — Χάρτης Ζωνών Φωτισμού
ΑΙΘΟΥΣΕΣ Γενικό: 300 lux
Προχωρ.: 500 lux
UGR ≤ 19
CRI ≥ 80
Tunable 3000–5000 K Σκηνές DALI:
Διδασκ. · Οθόνη · Εξέτ.
Συζήτηση · Καθαρ.
Πίνακας 500 lux κατακ.
ΒΙΒΛΙΟΘΗΚΗ Ανάγνωση: 500 lux
Ράφια: 200 lux κατακ.
UGR ≤ 19
3000–4000 K
Ήσυχο, άνετο
Παρατεταμένη ανάγνωση
Χαμηλό τρεμόπαιγμα
ΕΡΓΑΣΤΗΡΙΑ Εργαστ.: 500 lux
Εργαστ. τεχν.: 500 lux
CRI ≥ 80 (≥90 art)
4000 K
Φωτ. εργασίας πάγκου
IK08+ εργαστήρια
Ασφάλεια: υψ. κίνδυνος
ΑΘΛΗΤΙΚΗ Εκπαίδευση: 300 lux
Αγώνας: 500 lux
UGR ≤ 22
4000 K
Θάμβωση μπάλας
IK10 (κρούση μπάλας)
EN 12193 Class III
ΔΙΑΔΡΟΜΟΙ & ΚΟΙΝΟΧΡ. Διάδρομοι: 100 lux
Σκάλες: 150 lux
Κυλικείο: 200 lux
IK08 αντι-βανδαλ.
Ασφαλείας 1 ώρα
Αισθητήρες παρουσίας
Αξιοπ. φυσικού φωτός
← Ζώνες διδασκαλίας — — — — — — — — — — — Υποστήριξη & κυκλοφ. →
Αίθουσες UGR ≤ 19 · Τέχνης CRI ≥ 90 · Φωτισμός ασφαλείας παντού
Σχήμα 1 — Χάρτης ζωνών φωτισμού. Χώροι διδασκαλίας (αριστερά): UGR ≤ 19, DALI. Χώροι υποστήριξης (δεξιά): ενεργειακή απόδοση, αντι-βανδαλιστική αντοχή, ασφαλείας.

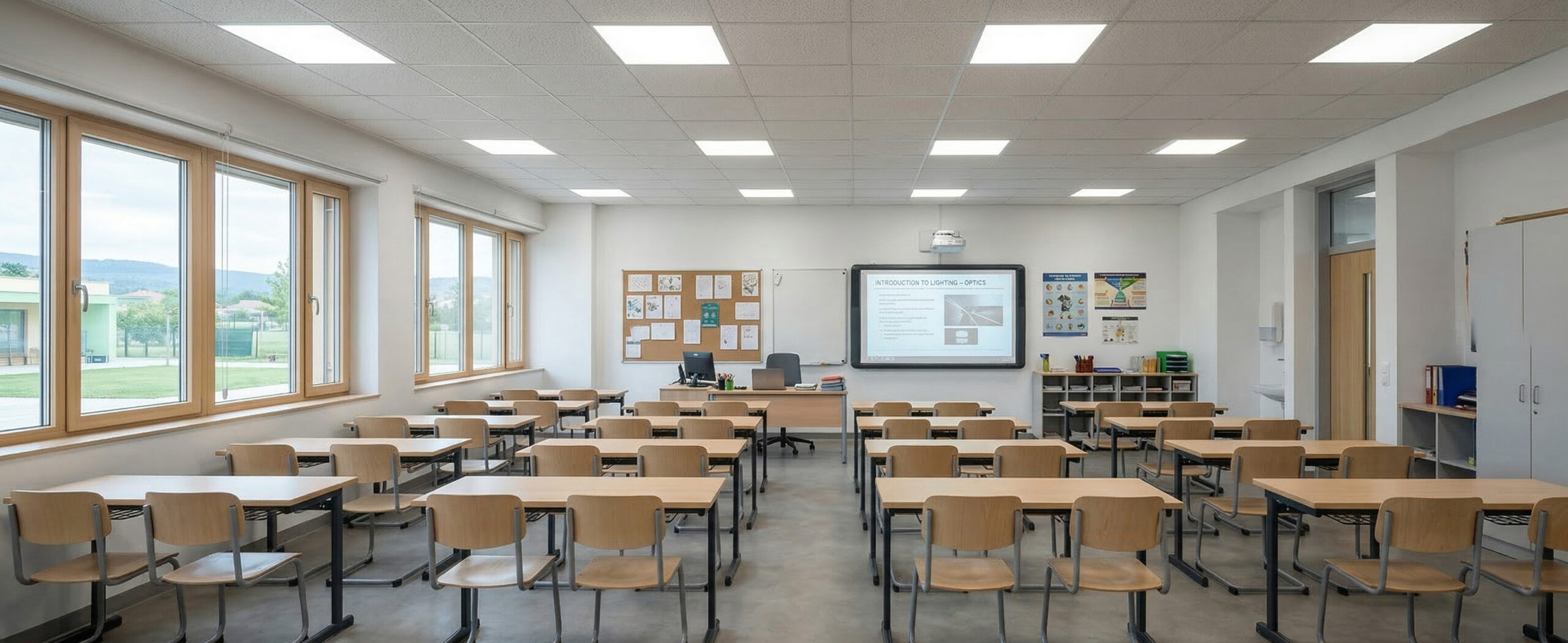

4. Φωτισμός Αιθουσών: UGR, Ομοιομορφία & Κατακόρυφη Φωτεινότητα
Η αίθουσα διδασκαλίας είναι ο πιο κρίσιμος χώρος σε κάθε εκπαιδευτική εγκατάσταση. Ο σύγχρονος φωτισμός πρέπει να ικανοποιεί δύο ανταγωνιστικές απαιτήσεις: επαρκή οριζόντια φωτεινότητα για ανάγνωση και γραφή (300–500 lux) και αυστηρό έλεγχο θάμβωσης (UGR ≤ 19) για αποφυγή αντανακλάσεων σε φορητούς, tablets και διαδραστικές οθόνες.UGR ≤ 19 — Γιατί Είναι Αδιαπραγμάτευτο
Το όριο UGR 19 είναι η πιο σημαντική προδιαγραφή στον φωτισμό αιθουσών. Οι μαθητές κοιτούν ολοένα περισσότερο οθόνες. UGR πάνω από 19 προκαλεί ορατές αντανακλάσεις, κόπωση ματιών, πονοκεφάλους και μειωμένη συγκέντρωση. Φωτιστικά με opal διαχύτες σπάνια πετυχαίνουν UGR ≤ 19 — απαιτούνται μικροπρισματικοί διαχύτες ή micro-louvred οπτικά.
⚠️ Κρίσιμο — Θάμβωση Οθονών: Σε αίθουσες με φορητούς ή tablets, το UGR ≤ 19 είναι σκληρή απαίτηση, όχι σύσταση. Τυπικά εμπορικά panels με opal διαχύτες πετυχαίνουν UGR 22–25 — δεν συμμορφώνονται. Προδιαγράψτε πάντα φωτιστικά με μικροπρισματικά ή micro-louvred οπτικά επαληθευμένα σε UGR ≤ 19 στη συγκεκριμένη γεωμετρία χώρου.
Απαιτήσεις Φωτεινότητας Αίθουσας
| Επιφάνεια | Φωτεινότητα | Ομοιομορφία | Σημειώσεις |
|---|---|---|---|
| Επίπεδο θρανίου (οριζ.) | 300 lux (γενικό), 500 lux (προχωρ.) | Uo ≥ 0,60 | Μέτρηση σε 0,75 m |
| Πίνακας (κατακόρ.) | 500 lux | Uo ≥ 0,70 | Ειδικά φωτιστικά πίνακα |
| Τοίχοι | ≥75 lux (κυλινδρικός μ.ό.) | — | Αντίληψη χωρικής φωτεινότητας |
| Οροφή | ≥50 lux | — | Μειώνει αντίθεση με φωτιστικά |
Εμπειρικός Κανόνας Αίθουσας Μια αίθουσα 7 × 9 m με οροφή 2,8 m τυπικά χρειάζεται 6–8 χωνευτά LED panels 600 × 600 mm (35–45 W) σε UGR ≤ 19 + 2 ειδικά φωτιστικά πίνακα (ασύμμετρη κατανομή)
5. Φωτισμός Πίνακα & Διαδραστικών Οθονών
Ο πίνακας ή η διαδραστική οθόνη είναι το κεντρικό σημείο διδασκαλίας. Το EN 12464-1 απαιτεί 500 lux κατακόρυφη φωτεινότητα με υψηλή ομοιομορφία (Uo ≥ 0,70) στην επιφάνεια πίνακα. Αυτό δεν μπορεί να επιτευχθεί μόνο με γενικά φωτιστικά αίθουσας — απαιτούνται ειδικά φωτιστικά πίνακα με ασύμμετρη κατανομή φωτός.Προδιαγραφές Φωτισμού Πίνακα
| Παράμετρος | Απαίτηση | Σημειώσεις |
|---|---|---|
| Κατακόρυφη φωτεινότητα | 500 lux (συντήρησης) | Μέτρηση στον πίνακα |
| Ομοιομορφία | Uo ≥ 0,70 | Ομοιόμορφος σε όλο το πλάτος |
| Θάμβωση σε μαθητές | Φωτιστικό θωρακισμένο | Ασύμμετρη κατανομή μόνο στον πίνακα |
| Θερμοκρασία χρώματος | Αντιστοίχιση με γενικό φωτισμό (3000–4000 K) | Αποφυγή αναντιστοιχίας CCT |
| Dimming | 0–100 % dimmable | Μείωση σε 0 % κατά χρήση προβολέα |
💡 Συμβουλή Σχεδιασμού: Όταν χρησιμοποιείται διαδραστικός πίνακας ή προβολέας, τα φωτιστικά πίνακα πρέπει να σβήνουν. Η σκηνή DALI «Οθόνη» πρέπει ταυτόχρονα να μηδενίζει τον φωτισμό πίνακα και να χαμηλώνει τα μπροστινά panels οροφής — διατηρώντας τον πίσω φωτισμό για σημειώσεις.
Διαδρ. Οθόνη vs. Προβολέας — Επίπτωση Φωτισμού
| Τεχνολογία Προβολής | Ανοχή Φωτισμού | Στρατηγική Φωτισμού |
|---|---|---|
| Παραδοσιακός πίνακας | Απαιτεί φωτισμό | Φωτιστικά πίνακα ON (500 lux κατακ.) |
| Διαδραστική οθόνη (LED) | Υψηλή — λειτουργεί σε κανονικό φως | Γενικός στα 300 lux· χαμηλώστε πίνακα |
| Προβολέας (εμπρόσθιος) | Χαμηλή — ευαίσθητος | Πίνακας 0 %, μπροστινά panels 30 % |
| Προβολέας κοντινής εστίασης | Μέτρια | Πίνακας 0 %, μπροστινά panels 50 % |
6. Ειδικοί Χώροι: Βιβλιοθήκες & Εργαστήρια
Κάθε ειδικός εκπαιδευτικός χώρος έχει μοναδικές απαιτήσεις φωτισμού πέρα από τις τυπικές προδιαγραφές αίθουσας.Βιβλιοθήκες
Οι βιβλιοθήκες απαιτούν 500 lux σε επιφάνειες ανάγνωσης με UGR ≤ 19. Τα ράφια βιβλίων χρειάζονται 200 lux κατακόρυφη φωτεινότητα στις ράχες. Ζεστή θερμοκρασία χρώματος (3000 K) δημιουργεί ηρεμιστική ατμόσφαιρα μελέτης. Η λειτουργία χωρίς τρεμόπαιγμα (SVM ≤ 0,4) είναι ιδιαίτερα σημαντική για παρατεταμένη ανάγνωση.Εργαστήρια Επιστημών
Τα εργαστήρια απαιτούν 500 lux γενικό φωτισμό με συμπληρωματικό φωτισμό εργασίας σε πάγκους. Τα χημικά εργαστήρια χρειάζονται στεγανά φωτιστικά (IP44 ελάχιστο) για προστασία πιτσιλίσματος. Απαιτήσεις ασφάλειας: φωτισμός ασφαλείας και φωτισμός ντους ασφαλείας/πλύσης ματιών.Εργαστήρια (Ξυλουργική, Μεταλλοτ., Τεχνολ.)
Τα εργαστήρια τεχνολογίας απαιτούν 500 lux με ιδιαίτερη προσοχή στην ασφάλεια μηχανών — χωρίς στροβοσκοπικό φαινόμενο σε περιστρεφόμενα μηχανήματα (SVM ≤ 0,4, flicker ≤ 5 %). Φωτιστικά αντι-βανδαλιστικά (IK08) και IP44. Σε μεταλλοτεχνία σκεφτείτε IP54 για σκόνη μετάλλου.Αίθουσες Τέχνης
Οι αίθουσες τέχνης είναι ο μοναδικός εκπαιδευτικός χώρος που το EN 12464-1 απαιτεί CRI ≥ 90. Η ακριβής απόδοση χρωμάτων είναι απαραίτητη για ζωγραφική, σχέδιο και ανάμειξη χρωμάτων. Συνιστάται CCT 4000 K ή tunable white. Βόρειο φυσικό φως σε συνδυασμό με υψηλού CRI LED αποτελεί ιδανικό συνδυασμό.| Χώρος | Ēm (lux) | CRI | Ειδικές Απαιτήσεις |
|---|---|---|---|
| Βιβλιοθήκη (ανάγνωση) | 500 | 80 | Χαμηλό UGR, ζεστό (3000 K), χωρίς τρεμόπαιγμα |
| Βιβλιοθήκη (ράφια) | 200 κατακ. | 80 | Κατακόρυφη φωτεινότητα σε ράχες |
| Εργαστ. φυσικών | 500 | 80 | IP44, ανθεκτικό σε χημικά, ασφαλείας |
| Εργαστ. τεχνολ. | 500 | 80 | IK08, χωρίς τρεμόπαιγμα, IP44 |
| Αίθουσα τέχνης | 500 | 90 | Χρωματικά κρίσιμο, tunable white |
| Αίθουσα μουσικής | 300 | 80 | Ανάγνωση παρτιτούρας, ρυθμιζόμενο για παράσταση |
7. Αθλητικές Αίθουσες & Πολυχρηστικοί Χώροι
Οι σχολικές αθλητικές αίθουσες εξυπηρετούν πολλαπλές λειτουργίες: φυσική αγωγή, αγώνες, εκδηλώσεις, εξετάσεις και κοινοτικά γεγονότα. Ο φωτισμός πρέπει να είναι ευέλικτος, ανθεκτικός σε κρούσεις μπάλας και ελεγχόμενης θάμβωσης.Απαιτήσεις Φωτισμού Αθλητικής Αίθ. (EN 12193)
| Επίπεδο | Κλάση EN 12193 | Φωτεινότητα | Ομοιομορφία | Θάμβωση (GR) | Εφαρμογή |
|---|---|---|---|---|---|
| Εκπαίδευση | Κλάση III | 300 lux | Uo ≥ 0,60 | GR ≤ 50 | Μαθήματα φ.α. |
| Αγώνας | Κλάση II | 500 lux | Uo ≥ 0,70 | GR ≤ 45 | Διασχολικοί αγώνες |
| Εκδήλωση / εξετάσεις | — | 300 lux | Uo ≥ 0,60 | UGR ≤ 22 | Μη αθλητική χρήση |
ℹ️ Αντοχή σε Κρούση: Τα φωτιστικά αθλητικής αίθουσας πρέπει να αντέχουν κρούσεις μπάλας — IK10 είναι η ελάχιστη σύσταση. Απαιτούνται προστατευτικά κάγκελα ή πολυκαρβονικά καλύμματα. Ύψος τοποθέτησης τυπικά 6–9 m πάνω από τον αγωνιστικό χώρο.
8. Κιρκάδιος Φωτισμός & Απόδοση Μαθητών
Η εκπαιδευτική νευροεπιστήμη δείχνει ότι η θερμοκρασία χρώματος φωτισμού επηρεάζει σημαντικά την εγρήγορση, τη συγκέντρωση και τη γνωστική απόδοση μαθητών. Δροσερό φως (5000 K) αυξάνει εγρήγορση και εστίαση, ενώ ζεστό (3000 K) προάγει ηρεμία και δημιουργική σκέψη. Τα συστήματα tunable-white (HCL) επιτρέπουν στους εκπαιδευτικούς να ρυθμίζουν τον φωτισμό ανάλογα με τη δραστηριότητα.Συνιστώμενα Προφίλ CCT για Αίθουσες
| Δραστηριότητα | Συνιστώμενο CCT | Ένταση | Αιτιολόγηση |
|---|---|---|---|
| Πρωινά μαθήματα (μαθηματικά, φυσική) | 4000–5000 K (δροσερό) | 500 lux | Μέγιστη εγρήγορση και συγκέντρωση |
| Τυπική διδασκαλία | 4000 K (ουδέτερο) | 300 lux | Ισορροπημένη εγρήγορση και άνεση |
| Ανάγνωση / ήσυχη εργασία | 3000–3500 K (ζεστό) | 300–500 lux | Ήρεμη εστίαση, μειωμένη διέγερση |
| Δημιουργικές / καλλιτεχνικές | 4000 K (ουδέτερο) | 500 lux | Ακριβής αντίληψη χρωμάτων |
| Οθόνη / προβολέας | 3000 K (ζεστό, μειωμένο) | 150–200 lux | Μειωμένο φως για αντίθεση οθόνης |
| Εξετάσεις | 4000 K | 500 lux | Ομοιόμορφο, εγρήγορση, χωρίς αποσπάσεις |
| Μετά το γεύμα (απόγευμα) | 5000 K (δροσερό boost) | 500 lux | Αντιμετώπιση μεσημεριανής υπνηλίας |
✅ Τεκμηριωμένο Όφελος: Σημαντική μελέτη (Barkmann et al., 2012) απέδειξε ότι ο tunable-white φωτισμός σε αίθουσες βελτίωσε ταχύτητα ανάγνωσης κατά 35 % και μείωσε λάθη κατά 45 % με δυναμικό δροσερό προφίλ σε εργασίες συγκέντρωσης. Πολλαπλές μεταγενέστερες μελέτες επιβεβαίωσαν βελτιωμένη εγρήγορση, μειωμένη ανησυχία και βελτιωμένες βαθμολογίες.
9. Έλεγχοι, DALI Σκηνές & Αξιοποίηση Φυσικού Φωτός
Ο έλεγχος βάσει σκηνών μετατρέπει τον φωτισμό αίθουσας από στατικό σε δυναμικό εκπαιδευτικό εργαλείο. Συνιστώνται τουλάχιστον τέσσερις DALI σκηνές ανά αίθουσα, με dimming ανταπόκρισης σε φυσικό φως για εξοικονόμηση ενέργειας.Συνιστώμενες Σκηνές DALI για Αίθουσες
| Σκηνή | Panels Οροφής | Πίνακας | CCT | Περίπτωση Χρήσης |
|---|---|---|---|---|
| Διδασκαλία | 100 % | 100 % | 4000 K | Τυπική διδασκαλία — μέγιστη ορατότητα |
| Οθόνη | 50 % (πίσω), 30 % (μπροστά) | 0 % | 3000 K | Προβολέας / διαδρ. οθόνη σε χρήση |
| Εξέταση | 100 % | 50 % | 4000 K | Ομοιόμορφη, φωτεινή ατμόσφαιρα εγρήγορσης |
| Συζήτηση | 70 % | 0 % | 3500 K | Ομαδική εργασία, χαλαρή, συνεργατική |
| Καθαρισμός | 100 % | 100 % | 5000 K | Μετά τις ώρες — μέγιστη φωτεινότητα |
Διάταξη Ζωνών DALI Αίθουσας — Κάτοψη
ΠΙΝΑΚΑΣ
ΖΩΝΗ A — Μπροστινή Σειρά
ΖΩΝΗ B — Μεσαίες & Πίσω
Φωτ. πίνακα (ΖΩΝΗ C)
Πόρτα
Σκηνή: «Οθόνη»
Ζώνη A: 30 %
Ζώνη B: 50 %
Ζώνη C: 0 % Σκηνή: «Διδασκαλία»
Ζώνη A: 100 %
Ζώνη B: 100 %
Ζώνη C: 100 %
Σχήμα 2 — Κάτοψη ζωνών DALI: Ζώνη A (μπροστινή, χαμηλά σε προβολέα), Ζώνη B (μεσαίες/πίσω), Ζώνη C (πίνακας). Κάθε σκηνή ρυθμίζει τις τρεις ζώνες ταυτόχρονα.
Αξιοποίηση Φυσικού Φωτός
Αίθουσες με παράθυρα προσφέρουν σημαντική εξοικονόμηση ενέργειας μέσω dimming ανταπόκρισης σε φυσικό φως. Ένας αισθητήρας στην οροφή κοντά στον τοίχο παραθύρου μετρά το φυσικό φως και ρυθμίζει τη σειρά φωτιστικών αντίστοιχα. Τυπική εξοικονόμηση: 30–50 % ετήσιας ενέργειας φωτισμού.Σκηνές DALI
4–5
ανά αίθουσα
Εξοικ. Φ.Φ.
30–50
% ενέργεια
Εξοικ. Διαδρ.
50–70
% (παρουσία)
Πρωτόκολλο
DALI-2
συνιστώμενο
10. Ενεργειακή Απόδοση & Στόχοι Βιωσιμότητας
Σχολεία και πανεπιστήμια είναι δημόσια κτίρια με περιορισμένους προϋπολογισμούς και υψηλές ώρες λειτουργίας (τυπικά 2.000–3.000 ώρες/έτος). Η αντικατάσταση με LED είναι μία από τις πιο αποδοτικές ενεργειακές βελτιώσεις, με απόσβεση 2–4 χρόνια.Benchmarks Εγκατεστημένης Ισχύος
| Χώρος | Παλαιό (W/m²) | Μόνο LED (W/m²) | LED + Έλεγχοι (W/m²) |
|---|---|---|---|
| Αίθουσα | 12–18 | 5–8 | 3–5 |
| Βιβλιοθήκη | 12–16 | 6–9 | 4–6 |
| Εργαστήριο | 14–20 | 7–10 | 5–7 |
| Διάδρομος | 8–12 | 3–5 | 1,5–3 |
| Αθλητική αίθουσα | 15–25 | 8–12 | 6–9 |
✅ Παράδειγμα ROI: Τυπικό δημοτικό σχολείο (30 αίθουσες, 2.500 m²) αντικαθιστώντας φθορίζοντα T8/T5 με LED panels και DALI μπορεί να μειώσει ετήσια ενέργεια φωτισμού από ~95.000 kWh σε 30.000 kWh — εξοικονόμηση €13.000/έτος στα €0,20/kWh. Με επένδυση €35.000–45.000, απόσβεση 2,5–3,5 χρόνια. Τα LED παρέχουν ακόμα 15+ χρόνια μειωμένου κόστους ενέργειας και συντήρησης.
11. Συνήθη Λάθη προς Αποφυγή
| # | Λάθος | Συνέπεια | Σωστή Προσέγγιση |
|---|---|---|---|
| 1 | Panels opal σε αίθουσες με οθόνες | UGR 22–25, αντανακλάσεις, κόπωση ματιών | Μικροπρισματικά panels UGR ≤ 19 |
| 2 | Χωρίς ειδικό φωτισμό πίνακα | Ανομοιόμορφος πίνακας, κακή ορατότητα | Ασύμμετρα wall-wash, 500 lux κατακ. |
| 3 | Ένας διακόπτης on/off για ολόκληρη αίθουσα | Αδυναμία προσαρμογής σε τρόπους διδασκαλίας | DALI 4–5 σκηνές (Διδασκαλία, Οθόνη κτλ.) |
| 4 | CRI 80 σε αίθουσες τέχνης | Ανακριβής αντίληψη χρωμάτων μαθητών | CRI ≥ 90 κατά EN 12464-1 |
| 5 | Χωρίς αξιοποίηση φυσικού φωτός | Σπατάλη — φώτα 100 % ακόμα με φυσικό φως | Αισθητήρας + dimming σειράς κοντά σε παράθυρα |
| 6 | Μη ανθεκτικά φωτιστικά σε διαδρόμους/αθλητικά | Ζημιά από μπάλα, βανδαλισμός | IK08+ διάδρομοι, IK10 αθλητικά |
| 7 | Φθορίζοντα σε εργαστήρια τεχνολογίας | Στροβοσκοπικό σε μηχανές — κίνδυνος ασφάλειας | LED με SVM ≤ 0,4, flicker ≤ 5 % |
| 8 | Χωρίς φωτισμό ασφαλείας στο σχολείο | Μη συμμόρφωση, κίνδυνος κατά εκκένωση | EN 1838, 1 ώρα σε κάθε κατειλημμένο χώρο |
12. Προτάσεις Προϊόντων TECHLUMEN
Η TECHLUMEN κατασκευάζει πλήρη γκάμα φωτιστικών LED για εκπαιδευτικές εγκαταστάσεις — από LED panels και γραμμικά φωτιστικά για αίθουσες, μέχρι downlights για διαδρόμους, high-bay για αθλητικές αίθουσες και προβολείς για εξωτερικά γήπεδα.LED Panels για Αίθουσες & Χώρους Διδασκαλίας
| Προϊόν | Τύπος | Κύριες Προδιαγραφές | Εκπαιδευτική Εφαρμογή |
|---|---|---|---|
| QL-60 | LED panel 600 × 600 mm | 19–36 W, 117–137 lm/W, UGR <19, CRI 80, 3000–6500 K, DALI, 0-10V, Bluetooth, emergency 3 h, IP43, IK06, αλουμίνιο, 5ετής εγγύηση | Αίθουσες, βιβλιοθήκες, γραφεία — οικονομικό panel με UGR <19 |
| QL-12030 | LED panel 1200 × 300 mm | 23–36 W, 106–133 lm/W, UGR <19, CRI 80, 3000–6500 K, DALI, 0-10V, Bluetooth, emergency 3 h, IP40, IK06, 5ετής εγγύηση | Αίθουσες με γραμμικό grid οροφής, αμφιθέατρα — ορθογώνιο format |
| QUDO-60 | LED panel 600 × 600 mm (modular) | 30–65 W, 144–172 lm/W, UGR <19 (μικροπρισματικό), CRI 80 ή CRI 90, 3000–6500 K, tunable CCT, DALI, 0-10V, Bluetooth, emergency 3 h, IP54, IK06, αλουμίνιο, RAL χρώμα, modular/custom διαστάσεις, 5ετής εγγύηση | Αίθουσες, αίθ. τέχνης (CRI 90), αμφιθέατρα, βιβλιοθήκες — premium panel, tunable white για κιρκάδιο, custom διαστάσεις |
| VISION | LED φωτιστικό 600 × 600 mm (αντι-θαμβωτικά οπτικά) | 17–52 W, 132–175 lm/W, UGR <16, CRI 80 ή 90, 3000–4000 K, tunable CCT, DALI, 0-10V, Bluetooth, emergency 3 h, IP54, IK08, αλουμίνιο, RAL, modular, 5ετής εγγύηση | Αίθουσες με εντατική χρήση οθονών — εξαιρετικά χαμηλή θάμβωση (UGR <16), ιδανικό για αίθ. πληροφορικής |
💡 Οδηγός Επιλογής Panel: Για τυπικές αίθουσες, το QL-60 (UGR <19, οικονομικό) είναι η βασική επιλογή. Για tunable white (HCL) ή CRI 90 (αίθ. τέχνης), επιλέξτε QUDO-60. Για εντατική χρήση οθονών (ΤΠΕ, πληροφορική), το VISION (UGR <16) παρέχει το βέλτιστο περιβάλλον χωρίς θάμβωση. Το QL-12030 ταιριάζει σε grids οροφής 1200 × 300 mm.
Γραμμικά LED Φωτιστικά
| Προϊόν | Τύπος | Κύριες Προδιαγραφές | Εκπαιδευτική Εφαρμογή |
|---|---|---|---|
| L-E-XT | Γραμμικό LED (κρεμαστό / χωνευτό / trimless) | 8–140 W, 141–153 lm/W, CRI >90, 2700–4000 K, UGR <19 (MP), DALI, 0-10V, Bluetooth, Dim-to-Warm, tunable CCT, emergency 3 h, IP43, IK07, αλουμίνιο, RAL, μήκη 30–480 cm, 5ετής εγγύηση | Αίθουσες, αμφιθέατρα, βιβλιοθήκες, αίθ. τέχνης — αρχιτεκτονική εναλλακτική σε panels, συνεχείς γραμμές, υψηλό CRI |
Downlights, Φωτιστικά Διαδρόμων & Τεχνικών Χώρων
| Προϊόν | Τύπος | Κύριες Προδιαγραφές | Εκπαιδευτική Εφαρμογή |
|---|---|---|---|
| DL-17 | Χωνευτό downlight (Φ170 mm) | 10–20 W, 105–111 lm/W, UGR <19, CRI 80, 3000/4000 K, DALI, Em 3 h, IP44, δέσμη 60°/90° | Διάδρομοι, σκάλες, lobby, κυλικείο |
| DL-23 | Χωνευτό downlight (Φ225 mm) | 20–30 W, 103–110 lm/W, UGR <19, CRI 80, 3000/4000 K, DALI, Em 3 h, IP44, δέσμη 60°/90°/120° | Διάδρομοι υψηλής οροφής, αίθουσες εισόδου |
| VELISTI | Γραμμικό LED (στεγανό) | IP66, DALI, σώμα αλουμινίου heavy-duty, πολλαπλές ισχύεις, CRI ≥ 80, emergency (LiFePO4, 1 h), IK08 | Διάδρομοι, κυλικείο, κοινόχρηστοι, κλειστά γυμναστήρια — στεγανό, αντι-βανδαλιστικό |
| INDUS | Βιομηχανικό φωτιστικό | IP66, ανθεκτικό πλαστικό σώμα, IK08, πολλαπλές ισχύεις | Εργαστήρια τεχνολ., μηχανοστάσια, αποθήκες — χωρίς τρεμόπαιγμα, IP44+ |
Φωτιστικά Αθλητικών & Εξωτερικών Χώρων
| Προϊόν | Τύπος | Κύριες Προδιαγραφές | Εκπαιδευτική Εφαρμογή |
|---|---|---|---|
| HBR Series | LED high-bay | IP66, DALI, 150+ lm/W, ρυθμιζόμενη δέσμη, IK10 + κάγκελο | Κλειστές αθλητικές αίθουσες, γυμναστήρια — υψηλή οροφή, ανθεκτικό σε μπάλα |
| FL-I-1 / FL-I-2 | LED προβολείς | Υψηλή ισχύς, IP66, ρυθμιζόμενη στόχευση, πολλαπλές δέσμες | Εξωτερικά γήπεδα, στίβος αθλητισμού, παιδικές χαρές — αγώνες & εκπαίδευση |
Πίνακας Εφαρμογών
| Εκπαιδευτική Ζώνη | Προϊόν TECHLUMEN | Ασφαλείας | Σημειώσεις |
|---|---|---|---|
| Αίθουσες (τυπικές) | QL-60 ή QUDO-60 | Ενσωμ. Em 3 h | UGR <19, DALI σκηνές |
| Αίθουσες (ΤΠΕ / οθόνες) | VISION (UGR <16) | Ενσωμ. Em 3 h | Εξαιρετικά χαμηλή θάμβωση |
| Αίθουσες (αρχιτεκτονικές) | L-E-XT (κρεμαστό/χωνευτό) | Ενσωμ. Em 3 h | CRI >90, συνεχείς γραμμές, DALI |
| Αίθουσες τέχνης | QUDO-60 (CRI 90) ή L-E-XT | Ενσωμ. Em 3 h | Χρωματικά κρίσιμο, CRI ≥ 90 |
| Βιβλιοθήκες | QL-60 ή QUDO-60 (3000 K) | Ενσωμ. Em 3 h | Ζεστό, άνετο, χωρίς τρεμόπαιγμα |
| Εργαστήρια φυσικών | QL-60 ή QUDO-60 (IP54) | Ενσωμ. Em 3 h | Στεγανό panel, splash-proof |
| Αμφιθέατρα | QUDO-60 (tunable) ή L-E-XT | Ενσωμ. Em 3 h | DALI ζωνών, σκηνή Οθόνης |
| Διάδρομοι / σκάλες | DL-17 ή DL-23 | DL-17/DL-23 Em 3 h | Χωνευτά downlights, αισθητήρες παρουσίας |
| Κλειστή αθλητική αίθουσα | VELISTI + HBR | VELISTI + emergency | VELISTI (γραμμικά), HBR (high-bay), IK10 |
| Εξωτερικά γήπεδα | FL-I-1 / FL-I-2 | — | Προβολείς, αγώνες & εκπαίδευση |
| Εργαστ. τεχνολογίας | INDUS (IP66, IK08) | VELISTI + emergency | Χωρίς τρεμόπαιγμα, σκόνη |
| Γραφεία / διοίκηση | QL-60 ή VISION | Ενσωμ. Em 3 h | UGR <19, συμβατό με οθόνες |
| Εξωτερικός / parking | DROMOS (IP66) | — | Είσοδος σχολείου, parking |
Μελέτη Περίπτωσης — Pinewood, Αμερικανικό Διεθνές Σχολείο Θεσσαλονίκης
Pinewood — Αμερικανικό Διεθνές Σχολείο Θεσσαλονίκης
Εξωτερική νυχτερινή άποψη: νέο κτίριο campus με στίβο — πλήρης εγκατάσταση TECHLUMEN σε κάθε ζώνη.
Χρήση: Pinewood-1st.jpg · 1200 × 800px
| Στοιχείο Έργου | Πληροφορία |
|---|---|
| Πελάτης | Pinewood — Αμερικανικό Διεθνές Σχολείο Θεσσαλονίκης (Anatolia College campus) |
| Αρχιτεκτονική μελέτη | Micromega, Tombazis & Associates Architects |
| Μελέτη φωτισμού | IFI Lighting |
| Κατασκευή | ΕΤΕΘ |
| Εύρος | Πλήρης εσωτερικός & εξωτερικός φωτισμός LED νέου campus |
| Εγκατεστημένα προϊόντα | 22 οικογένειες (βλ. παρακάτω) |
Προϊόντα TECHLUMEN στο Pinewood
| Ζώνη | Προϊόντα | Εφαρμογή |
|---|---|---|
| Αίθουσες & αμφιθέατρα | L-E-XT, LN-XT | Γραμμικά LED σε ακουστική οροφή, ομοιόμορφος φωτισμός, ζώνη πίνακα |
| Εργαστήρια φυσικών | L-E-XT, LN-XT | Γραμμικά LED πάνω από πάγκους, ανθεκτικά σε υγρασία |
| Αίθουσα μουσικής | IRIS | Κρεμαστά διακοσμητικά, κυκλική γεωμετρία, σκηνές διδασκαλίας & παράστασης |
| Βιβλιοθήκη / media centre | L-E-XT, LN-XT | Γραμμικά LED ανάγνωσης, κατακόρυφος φωτισμός ραφιών |
| Αθλητική / πολυχρηστική | SPC-XT | Υψηλή τοποθέτηση, προστασία μπάλας, σκηνές αθλητισμού & εκδηλώσεων |
| Διάδρομοι & κυκλοφορία | DL-17, ROTIS, TIK | Επιφανειακά downlights, αρχιτεκτονική ένταξη, εφεδρεία ασφαλείας |
| Γραφεία & προσωπικό | DL-17, LN-XT | Χωνευτά downlights, γραμμικά LED γραφείων |
| Βοηθητικοί & τεχνικοί | INDUS, STIK | Βιομηχανικά, γραμμικά εξωτερικά/βοηθητικά |
| Εξωτ. — πρόσοψη & κτίριο | QUADRO-M, TICO | Φωτισμός πρόσοψης και τοπίου |
| Εξωτ. — μονοπάτια & αυλή | TESSA-3000-B, OPUS-2-C, CRYPTO, REA | Bollards, φωτισμός αυλής, σκαλιά, διακοσμητικά κήπου |
| Χωνευτά & ειδικά | IG-D1, IGN-100 | Χωνευτά κατευθυνόμενα spots, ειδικός αρχιτεκτονικός |
✅ 22 Οικογένειες Προϊόντων — Ένα Campus: Το Pinewood αποδεικνύει τη δυνατότητα της TECHLUMEN να εξυπηρετήσει ολόκληρο campus — αίθουσες (γραμμικά), εργαστήρια, μουσική (IRIS), αθλητικά, διαδρόμους (downlights), γραφεία και εξωτερικό φωτισμό. Μελέτη: IFI Lighting · Αρχιτεκτονική: Tombazis & Associates.
✅ Design Support:
✅ Υποστήριξη Σχεδιασμού: Η TECHLUMEN παρέχει δωρεάν φωτομετρικούς υπολογισμούς, προσομοιώσεις DIALux EVO και υποστήριξη επιλογής φωτιστικών για εκπαιδευτικά έργα — από μεμονωμένες αίθουσες μέχρι ολόκληρα campus. Επικοινωνήστε στο [email protected].
13. Συχνές Ερωτήσεις (FAQ)
Γιατί το UGR ≤ 19 είναι τόσο σημαντικό στις αίθουσες;
Ο δείκτης UGR μετρά τη θάμβωση δυσφορίας. UGR πάνω από 19 προκαλεί ορατές αντανακλάσεις σε οθόνες φορητών και tablets, αναγκάζοντας μαθητές να αλλάξουν θέση ή να σκεπάσουν τα μάτια — μειώνοντας συγκέντρωση και μάθηση. Το EN 12464-1 ορίζει UGR ≤ 19 για όλες τις αίθουσες. Αυτό απαιτεί μικροπρισματικούς διαχύτες αντί τυπικών opal panels (που πετυχαίνουν μόνο UGR 22–25).
Βελτιώνει πραγματικά ο tunable white (HCL) φωτισμός την απόδοση μαθητών;
Ναι. Πολλαπλές δημοσιευμένες μελέτες αποδεικνύουν μετρήσιμες βελτιώσεις. Η πιο αναφερόμενη (Barkmann et al., 2012) βρήκε 35 % βελτίωση ταχύτητας ανάγνωσης και 45 % μείωση λαθών με δυναμικό δροσερό προφίλ σε εργασίες συγκέντρωσης. Μειωμένη ανησυχία, βελτιωμένη προσοχή, χαμηλότερη κορτιζόλη. Η επίδραση είναι εντονότερη σε μαθητές δημοτικού και γυμνασίου.
Πόσες σκηνές DALI χρειάζεται μια αίθουσα;
Τουλάχιστον τέσσερις: «Διδασκαλία» (πλήρης φωτεινότητα, 4000 K), «Οθόνη» (μπροστινές σειρές χαμηλά, πίνακας σβηστός, 3000 K), «Εξέταση» (πλήρης, ομοιόμορφη) και «Συζήτηση» (μέτρια, ζεστή). Πέμπτη σκηνή «Καθαρισμός» (πλήρης, 5000 K) για μετά τις ώρες. Οι σκηνές πρέπει να είναι προσβάσιμες μέσω απλού wall panel — οι εκπαιδευτικοί δεν χρειάζεται να γνωρίζουν προγραμματισμό DALI.
Τι φωτισμός απαιτείται για σχολικές αθλητικές αίθουσες;
Το EN 12193 ορίζει: σχολική φ.α. (Κλάση III) 300 lux με Uo ≥ 0,60 και GR ≤ 50. Διασχολικοί αγώνες (Κλάση II) 500 lux με Uo ≥ 0,70 και GR ≤ 45. Φωτιστικά IK10 με προστατευτικά κάγκελα. Για εκδηλώσεις/εξετάσεις, σκηνή 300 lux με UGR ≤ 22. DALI επιτρέπει εναλλαγή μεταξύ αθλητικής, εκδήλωσης και εξετάσεων.
Είναι το CRI 80 αποδεκτό για όλους τους εκπαιδευτικούς χώρους;
Το CRI 80 είναι αποδεκτό για τους περισσότερους — αίθουσες, διαδρόμους, βιβλιοθήκες, εργαστήρια, αθλητικές αίθουσες. Εξαίρεση αποτελούν οι αίθουσες τέχνης, όπου το EN 12464-1 απαιτεί CRI ≥ 90 για ακριβή αντίληψη χρωμάτων. Εξετάστε CRI 90 σε εργαστήρια φυσικής αν η χρωματική διάκριση σημαίνει σε πειράματα. Κάποια σχολεία επιλέγουν CRI 90 παντού.
Ποια είναι η τυπική απόσβεση LED retrofit σε σχολεία;
Για τυπικό σχολείο αντικαθιστώντας φθορίζοντα T8/T5 με LED panels και DALI, η απόσβεση είναι 2–4 χρόνια ανάλογα με ώρες λειτουργίας, κόστος ενέργειας και εύρος ελέγχων. Σχολεία με 2.500+ ώρες/έτος και υψηλό κόστος ρεύματος πετυχαίνουν ταχύτερη απόσβεση. Πολλές χώρες ΕΕ προσφέρουν επιδοτήσεις για LED retrofit σε δημόσια κτίρια που μπορούν να μειώσουν σε <2 χρόνια.
