Οδηγός Φωτισμού Υγειονομικών Εγκαταστάσεων & Νοσοκομείων
Πλήρης τεχνική αναφορά για δωμάτια ασθενών, χώρους εξέτασης, διαδρόμους, χειρουργεία και ειδικές υγειονομικές ζώνες — κιρκάδιος σχεδιασμός, έλεγχος λοιμώξεων και κλινικής ποιότητας απόδοση χρωμάτων.
Σκοπός αυτού του οδηγού: Παροχή πλήρους τεχνικής αναφοράς σε μελετητές φωτισμού, διαχειριστές νοσοκομειακών εγκαταστάσεων, αρχιτέκτονες και βιοϊατρικούς μηχανικούς για φωτισμό υγειονομικών χώρων. Καλύπτει απαιτήσεις EN 12464-1 για ιατρικά περιβάλλοντα, πολυεπίπεδο φωτισμό δωματίων ασθενών, κιρκάδιο σχεδιασμό (HCL), προδιαγραφές εξέτασης και χειρουργείων, απαιτήσεις φωτιστικών για έλεγχο λοιμώξεων και ενεργειακά αποδοτικές στρατηγικές ελέγχου.
1. Εισαγωγή & Κανονιστικό Πλαίσιο
Ο φωτισμός υγειονομικών χώρων διαφέρει από κάθε άλλη κατηγορία κτιρίου. Πρέπει ταυτόχρονα να εξυπηρετεί κλινική λειτουργία (ακριβής αξιολόγηση χρώματος δέρματος, ιστών και υγρών), ευεξία ασθενών (άνεση, υποστήριξη ύπνου, ανάρρωση), απόδοση προσωπικού (μεγάλες βάρδιες, εργασίες υψηλής ακρίβειας) και ασφάλεια (εκκένωση, έλεγχος λοιμώξεων). Ο κακός νοσοκομειακός φωτισμός έχει μετρήσιμες συνέπειες: αυξημένα ιατρικά σφάλματα, διαταραγμένους κιρκάδιους ρυθμούς ασθενών, μεγαλύτερους χρόνους ανάρρωσης και κόπωση προσωπικού. Η σύγχρονη τεχνολογία LED επιτρέπει συστήματα tunable-white (HCL) που ρυθμίζουν τη θερμοκρασία χρώματος κατά τη διάρκεια της ημέρας, πηγές υψηλού CRI που αποδίδουν ακριβώς το χρώμα ιστών, και στεγανά φωτιστικά που πληρούν τις αυστηρές υγειονομικές απαιτήσεις. Ωστόσο, ο σχεδιασμός φωτισμού υγειονομικών χώρων απαιτεί βαθιά κατανόηση των μοναδικών προτύπων και λειτουργικών επιπέδων.Βασικό Κανονιστικό Πλαίσιο
| Πρότυπο / Κανονισμός | Πεδίο Εφαρμογής | Βασικές Απαιτήσεις |
|---|---|---|
| EN 12464-1:2021 | Φωτισμός εσωτερικών χώρων εργασίας — υγειονομικοί | Φωτεινότητα, ομοιομορφία, UGR, CRI ανά ιατρική ζώνη |
| EN 1838 | Φωτισμός ασφαλείας | Οδός διαφυγής ≥1 lux, 3 ώρες για νοσοκομεία |
| HTM 08-03 (UK) | Ειδική καθοδήγηση φωτισμού υγείας | Επίπεδα δωματίου ασθενών, εξέταση, κιρκάδιες συστάσεις |
| DIN 5035-3 (DE) | Φωτισμός υγειονομικών χώρων | Γερμανικό πρότυπο ιατρικού φωτισμού, χειρουργεία |
| IEC 62471 | Φωτοβιολογική ασφάλεια | Ταξινόμηση κινδύνου μπλε φωτός για ασθενείς |
| EN 60598-1 | Ασφάλεια φωτιστικών | Κατασκευή, βαθμός IP, θερμική αντοχή |
| IEC 62386 (DALI) | Ψηφιακή διεπαφή φωτισμού | Έλεγχος σκηνών, tunable white, ενσωμάτωση ασφαλείας |
| Κανονισμός Πυροπροστασίας | Ελληνικός Κώδικας Πυρασφάλειας | Φωτισμός ασφαλείας 3 ωρών για νοσοκομεία/πτέρυγες ύπνου |
⚠️ Κρίσιμο — Απαίτηση CRI: Τα υγειονομικά περιβάλλοντα απαιτούν CRI ≥ 90 (Ra ≥ 90) σε όλους τους κλινικούς χώρους όπου αξιολογείται χρώμα δέρματος, ιστών ή υγρών. Τυπικά εμπορικά φωτιστικά CRI 80 δεν γίνονται δεκτά σε χώρους εξέτασης, θεραπείας ή σταθμούς νοσηλευτών. Δεν είναι σύσταση — είναι απαίτηση ιατρικής ασφάλειας που επηρεάζει άμεσα τη διαγνωστική ακρίβεια.
2. Πρότυπα Φωτισμού & Απαιτήσεις
Το EN 12464-1:2021 περιέχει εκτενή ενότητα αφιερωμένη σε υγειονομικούς χώρους, καθορίζοντας φωτεινότητα, ομοιομορφία, θάμβωση και απόδοση χρωμάτων για πάνω από 30 διαφορετικές νοσοκομειακές ζώνες. Ο παρακάτω πίνακας συνοψίζει τις πιο κρίσιμες καταχωρήσεις.EN 12464-1 — Απαιτήσεις Υγειονομικών Χώρων
| Χώρος / Εργασία | Ēm (lux) | Uo | UGRL | Ra (CRI) | Σημειώσεις |
|---|---|---|---|---|---|
| Δωμάτιο ασθενών — γενικός | 100 | 0.40 | 19 | 90 | Ρυθμιζόμενος, έμμεσος προτιμάται |
| Δωμάτιο ασθενών — ανάγνωση | 300 | 0.60 | 19 | 90 | Φωτιστικό κεφαλιού κρεβατιού, ατομικό |
| Δωμάτιο ασθενών — απλή εξέταση | 300 | 0.60 | 19 | 90 | Ρυθμιζόμενος, έλεγχος ιατρού |
| Δωμάτιο ασθενών — νύχτα | 5 | — | — | — | Χαμηλού επιπέδου προσανατολισμός, amber |
| Αίθουσα εξέτασης | 500 | 0.60 | 19 | 90 | Διαθέσιμο συμπληρωματικό φως εργασίας |
| Αίθουσα θεραπείας | 500 | 0.60 | 19 | 90 | CRI κρίσιμο για αξιολόγηση ιστών |
| Χειρουργείο — γενικός | 500 | 0.60 | 19 | 90 | Συμπληρώνεται από χειρουργικό φωτιστικό |
| Χειρουργικό πεδίο (χειρ. φωτιστικό) | 10,000–100,000 | — | — | ≥95 | Ειδική ιατρική συσκευή, όχι γενικό LED |
| Διάδρομος — ημέρα | 200 | 0.40 | 22 | 80 | Υψηλότερο από τυπικό εμπορικό |
| Διάδρομος — νύχτα | 50–100 | 0.40 | 22 | 80 | Μειωμένο για υποστήριξη ύπνου ασθενών |
| Σταθμός νοσηλευτών | 500 | 0.60 | 19 | 90 | Συμβατό με οθόνες, CRI για διαγράμματα |
| Μονάδα Εντατικής Θεραπείας (ΜΕΘ) | 100–300 | 0.60 | 19 | 90 | Μεταβλητό, dimming ελεγχόμενο από ασθενή |
| Φαρμακείο / χορήγηση | 500 | 0.60 | 19 | 90 | Κρίσιμη η διάκριση ετικετών |
| Εργαστήριο | 500 | 0.60 | 19 | 90 | Χώροι μικροσκοπίας ενδέχεται να χρειάζονται συμπληρωματικό |
| Αίθουσα αναμονής | 200 | 0.40 | 22 | 80 | Άνετη, ηρεμιστική ατμόσφαιρα |
| Χώρος προσωπικού / ανάπαυση | 300 | 0.40 | 19 | 80 | Κιρκάδια υποστήριξη εργαζομένων βαρδιών |
| Ψυχιατρική πτέρυγα | 300 | 0.60 | 19 | 90 | IK10, αντι-δεσμικά φωτιστικά |
Εξέταση / Θεραπεία
500
lux (Ēm)
Δωμάτιο Ασθενών
100
lux (general)
CRI Κλινικό
≥90
Ra (minimum)
Ασφαλείας
3 h
διάρκεια (νοσοκομεία)
3. Υγειονομικές Ζώνες & Επίπεδα Φωτεινότητας
Ένα νοσοκομείο είναι μια συλλογή εντελώς διαφορετικών περιβαλλόντων — από το ήσυχο σκοτάδι ενός δωματίου ύπνου ασθενών μέχρι τον έντονο, χρωματικά κρίσιμο φωτισμό χειρουργείου. Ο αποτελεσματικός σχεδιασμός φωτισμού ξεκινά με σαφή χαρτογράφηση ζωνών.Ζώνες Φωτισμού Νοσοκομείου — Χάρτης Φωτεινότητας & CRI
ΔΩΜΑΤΙΟ ΑΣΘΕΝΩΝ Γενικός: 100 lux
Ανάγνωση: 300 lux
Εξέταση: 300 lux
Νύχτα: 5 lux (amber) CRI ≥ 90
Tunable white
2700–5000 K
DALI dimming
Έλεγχος κομοδίνου
4 επίπεδα φωτισμού
IP44 / καθαρίσιμο
ΕΞΕΤΑΣΗ Γενικός: 500 lux
Εργασίας: 1000 lux
UGR ≤ 19 CRI ≥ 90
4000 K standard
Flicker-free
No shadows
Task lamp available
Χρωματικά κρίσιμο
IP44+ / στεγανό
ΔΙΑΔΡΟΜΟΣ Ημέρα: 200 lux
Νύχτα: 50–100 lux
UGR ≤ 22 CRI ≥ 80
3000–4000 K
Σκηνή ημέρας/νύχτας
Εφεδρεία ασφαλείας
DALI dimming
IP44 / καθαρίσιμο
ΧΕΙΡΟΥΡΓΕΙΟ Ambient: 500 lux
Πεδίο: 10K–100K lux
UGR ≤ 19 CRI ≥ 90 (amb.)
CRI ≥ 95 (field)
4000–5000 K
Χωρίς σκιές
Κλάση καθαρού χώρου
Ειδικές συσκευές
IP54+ / στεγανό
ΕΙΔΙΚΟ Ψυχιατρ.: 300 lux
MRI: μη σιδηρούχα
Νεογνολ.: dimmable
Φαρμακείο: 500 lux CRI ≥ 90
IK10 (psych.)
Anti-ligature
Antimicrobial
Ειδικό ζώνης
IP65 (ορισμένα)
← Προσανατολισμένο στην άνεση — — — — — — — — — — — — — — — — Κλινικό/ειδικό →
Όλοι οι κλινικοί χώροι απαιτούν CRI ≥ 90 · Φωτισμός ασφαλείας: 3 ώρες ελάχιστο σε νοσοκομεία
Σχήμα 1 — Ζώνες φωτισμού νοσοκομείου χαρτογραφημένες κατά φωτεινότητα, CRI και ειδικές απαιτήσεις. Οι ζώνες άνεσης ασθενών (αριστερά) απαιτούν tunable white και κιρκάδια υποστήριξη· οι κλινικές ζώνες (δεξιά) απαιτούν υψηλό CRI και εξειδικευμένα φωτιστικά.
4. Δωμάτια Ασθενών: Πολυεπίπεδος Φωτισμός & Κιρκάδιος Σχεδιασμός
Το δωμάτιο ασθενών αποτελεί την πιο σύνθετη πρόκληση φωτισμού σε νοσοκομείο. Πρέπει να υποστηρίζει τέσσερα διακριτά λειτουργικά επίπεδα, καθένα ελεγχόμενο ανεξάρτητα:Τέσσερα Επίπεδα Φωτισμού σε Δωμάτιο Ασθενών
| Επίπεδο | Λειτουργία | Φωτεινότητα | CCT | Έλεγχος |
|---|---|---|---|---|
| 1. Γενικός (ambient) | Προσανατολισμός δωματίου, άνεση επισκεπτών, γενικές οπτικές εργασίες | 100 lux | 3000–4000 K (tunable) | DALI dimming, νοσηλευτής/ασθενής |
| 2. Ανάγνωση (κομοδίνο) | Ανάγνωση ασθενούς, προσωπικές εργασίες | 300 lux στο μαξιλάρι | 2700–4000 K | Έλεγχος κομοδίνου ασθενούς |
| 3. Εξέταση | Ιατρική εξέταση παρά τη κλίνη από κλινικό | 300–500 lux στον ασθενή | 4000 K (fixed, high CRI) | Διακόπτης/τηλεχειρισμός ιατρού |
| 4. Νυχτερινός προσανατολισμός | Ασφαλής μετακίνηση χωρίς αφύπνιση ασθενούς | 5 lux μέγιστο, επίπεδο δαπέδου | Amber (≤2200 K) | Αισθητήρας κίνησης ή διακόπτης νοσηλευτή |
Δωμάτιο Ασθενών — Τέσσερα Επίπεδα Φωτισμού (Τομή)
① Γενικός — 100 lux · tunable 3000–4000 K
Κρεβάτι ασθενούς
② Ανάγνωση — 300 lux
Έλεγχος ασθενούς
③ Εξέταση
300–500 lux · CRI ≥ 90
Διακόπτης ιατρού
④ Νύχτα — 5 lux · amber (≤2200 K) · αισθητήρας κίνησης
Έλεγχος Επιπέδων
① Νοσηλευτής / ασθενής
② Κομοδίνο ασθενούς
③ Διακόπτης ιατρού
④ Κίνηση / νοσηλευτής Κάθε επίπεδο λειτουργεί
ανεξάρτητα μέσω
DALI-2 scenes
Κιρκάδιο πρόγραμμα:
δροσερή ημέρα → ζεστό βράδυ
Σχήμα 2 — Τέσσερα επίπεδα φωτισμού σε δωμάτιο ασθενών: ① γενικός ambient (tunable, οροφή), ② ανάγνωση (κεφαλή κρεβατιού, έλεγχος ασθενούς), ③ εξέταση (οροφής, έλεγχος ιατρού, CRI ≥ 90), ④ νυχτερινός (amber δαπέδου, αισθητήρας κίνησης). Κάθε επίπεδο ελέγχεται ανεξάρτητα μέσω DALI-2.
Κιρκάδιος (HCL) Σχεδιασμός σε Δωμάτια Ασθενών
Ο Ανθρωποκεντρικός Φωτισμός (HCL) ρυθμίζει τη θερμοκρασία χρώματος και την ένταση κατά τη διάρκεια της ημέρας για να υποστηρίξει τον φυσικό κιρκάδιο ρυθμό του ασθενούς. Η έρευνα αποδεικνύει σταθερά ότι ο κιρκάδια ευθυγραμμισμένος φωτισμός σε νοσοκομεία μειώνει το άγχος ασθενών, βελτιώνει την ποιότητα ύπνου, μειώνει τους χρόνους ανάρρωσης και μειώνει την κατανάλωση παυσίπονων. Τυπικό προφίλ HCL για δωμάτιο ασθενών:| Ώρα | CCT | Ένταση | Αποτέλεσμα |
|---|---|---|---|
| 06:00–08:00 | 3000 K → 4000 K (rising) | 50 → 100 lux | Ομαλή αφύπνιση, υποστήριξη κορτιζόλης |
| 08:00–12:00 | 4000–5000 K | 100 lux | Κορυφαία εγρήγορση, κλινικές επισκέψεις |
| 12:00–16:00 | 4000 K | 100 lux | Διατηρούμενη εγρήγορση |
| 16:00–20:00 | 4000 → 3000 K (falling) | 100 → 50 lux | Χαλάρωση, προετοιμασία μελατονίνης |
| 20:00–22:00 | 2700 K | 50 → 20 lux | Προ-ύπνος, ζεστό και χαμηλό |
| 22:00–06:00 | Amber (≤2200 K) | 5 lux (if needed) | Μόνο νυχτερινός προσαν., χωρίς κιρκάδια διαταραχή |
💡 Συμβουλή Σχεδιασμού: Το νυχτερινό επίπεδο (≤ 5 lux, amber/ζεστό λευκό ≤ 2200 K) είναι κρίσιμο για την ανάρρωση ασθενών. Φως πλούσιο σε μπλε (>4000 K) τη νύχτα καταστέλλει τη μελατονίνη και διαταράσσει τον ύπνο. Προδιαγράψτε πηγές LED amber (590–600 nm) ή πολύ ζεστό λευκό (≤2200 K) για όλο τον νυχτερινό φωτισμό. Το τυπικό 3000 K είναι πολύ μπλε για νυχτερινή χρήση.
5. Χώροι Εξέτασης & Θεραπείας
Οι χώροι εξέτασης και θεραπείας είναι περιβάλλοντα κρίσιμης χρωματικής απόδοσης όπου η ποιότητα φωτός επηρεάζει άμεσα τη διαγνωστική ακρίβεια. Ένας κλινικός που αξιολογεί χρώμα δέρματος (κυάνωση, ίκτερο, ερύθημα), κατάσταση τραύματος ή υγεία ιστών βασίζεται εξ ολοκλήρου στη φασματική ποιότητα του φωτισμού.Κύριες Προδιαγραφές Κλινικών Χώρων
| Παράμετρος | Απαίτηση | Αιτιολόγηση |
|---|---|---|
| Illuminance (Ēm) | 500 lux general, 1000 lux task | Κλινικές εργασίες λεπτών λεπτομερειών |
| CRI (Ra) | ≥90, R9 ≥50 recommended | R9 (βαθύ κόκκινο) κρίσιμο για αξιολόγηση ιστών/αίματος |
| CCT | 4000 K (standard clinical) | Ουδέτερο λευκό για ακριβή αντίληψη χρωμάτων |
| UGR | ≤19 | Ασθενείς που κοιτούν πάνω δεν πρέπει να θαμβώνονται |
| Flicker | SVM ≤0.4 (IEEE 1789) | Πρόληψη ημικρανίας, άνεση ασθενούς |
| Shadows | Ελάχιστες — πολλαπλές πηγές ή μεγάλης επιφάνειας διάχυση | Χωρίς σκιές που εμποδίζουν τη διάγνωση |
| Vertical illuminance | ≥300 lux on patient (seated/supine) | Κλινικός εξετάζει κατακόρυφες επιφάνειες (πρόσωπο, κορμό) |
R9 (Deep Red) Index ≥ 50 Το τυπικό CRI (Ra) μετρά μέσο όρο 8 χρωματικών δειγμάτων — αλλά το R9 (κορεσμένο κόκκινο) δεν περιλαμβάνεται. Για ιατρικές εφαρμογές, προδιαγράψτε πάντα R9 ξεχωριστά. Αίμα, ιστοί και τόνοι δέρματος απαιτούν R9 ≥ 50.
⚠️ Κρίσιμο — UGR σε Κλινικούς Χώρους: Οι ασθενείς σε χώρους εξέτασης βρίσκονται συνήθως σε ύπτια θέση (ξαπλωμένοι) κοιτώντας κατευθείαν την οροφή. Συμβατικά downlights μπορούν να προκαλέσουν σοβαρή θάμβωση. Προδιαγράψτε χωνευτά φωτιστικά με μικροπρισματικούς διαχύτες ή συστήματα έμμεσου-άμεσου φωτισμού με UGR ≤ 19 αξιολογημένο από ύπτια θέση — όχι μόνο από καθιστή/όρθια.
6. Διάδρομοι, Σταθμοί Νοσηλευτών & Αίθουσες Αναμονής
Οι νοσοκομειακοί διάδρομοι εξυπηρετούν θεμελιωδώς διαφορετικό σκοπό από τους εμπορικούς: είναι 24ωρες διαδρομές μεταφοράς ασθενών, ζώνες εργασίας προσωπικού και μονοπάτια πλοήγησης που πρέπει να λειτουργούν σε διαφορετικές εντάσεις ημέρα και νύχτα. Το προφίλ dimming ημέρας/νύχτας είναι κρίσιμο για την ποιότητα ύπνου ασθενών.Προφίλ Διαδρόμων Ημέρας/Νύχτας
| Περίοδος | Φωτεινότητα | CCT | Αιτιολόγηση |
|---|---|---|---|
| Day (07:00–21:00) | 200 lux | 4000 K | Ενεργό κλινικό περιβάλλον, πλοήγηση, μεταφορά ασθενών |
| Βράδυ (21:00–23:00) | 100 lux | 3000 K | Μεταβατική περίοδος, μειωμένη διέγερση |
| Νύχτα (23:00–06:00) | 50 lux | 2700 K | Ελάχιστο για ασφάλεια, μειωμένη κιρκάδια διαταραχή |
| Ασφαλείας | ≥1 lux (escape route) | — | EN 1838, μπαταρία 3 ωρών για νοσοκομεία |
Σταθμοί Νοσηλευτών
Οι σταθμοί νοσηλευτών είναι θέσεις εργασίας υψηλής ακρίβειας όπου το προσωπικό διαβάζει φακέλους ασθενών, χορηγεί φάρμακα και χρησιμοποιεί οθόνες για παρατεταμένες περιόδους. Το EN 12464-1 ορίζει 500 lux με CRI ≥ 90 και UGR ≤ 19. Ο φωτισμός πρέπει να είναι συμβατός με οθόνες (χωρίς αντανακλάσεις) παρέχοντας επαρκή απόδοση χρωμάτων για διάκριση ετικετών φαρμάκων.
ℹ️ Αίθουσες Αναμονής: Οι αίθουσες αναμονής (200 lux, CRI ≥ 80) πρέπει να δίνουν προτεραιότητα σε ηρεμιστική ατμόσφαιρα. Έμμεσος φωτισμός, ζεστό λευκό (3000 K) και χαμηλό UGR δημιουργούν λιγότερο κλινικό περιβάλλον που μειώνει το άγχος ασθενών. Εξετάστε τεχνικές wall-washing.
7. Χειρουργεία & Καθαροί Χώροι
Το χειρουργείο έχει τις πιο απαιτητικές προδιαγραφές φωτισμού σε οποιοδήποτε κτίριο. Ο ambient φωτισμός πρέπει να παρέχει 500 lux με CRI ≥ 90, ενώ το χειρουργικό φωτιστικό (ειδική ιατρική συσκευή, όχι γενικό LED) παρέχει 10.000–100.000 lux στο χειρουργικό πεδίο με CRI ≥ 95 χωρίς σκιές.Στοιχεία Φωτισμού Χειρουργείου
| Στοιχείο | Φωτεινότητα | CRI | Λειτουργία | Τύπος |
|---|---|---|---|---|
| Χειρουργικό φωτιστικό | 10,000–100,000 lux | ≥95 | Φωτισμός χειρουργικού πεδίου | Ειδική ιατρική συσκευή (EN 60601) |
| Ambient οροφής | 500 lux | ≥90 | Γενικός φωτισμός θεάτρου, περιφερειακή όραση | Στεγανό χωνευτό LED panel |
| Τραπέζι οργάνων | 500–1000 lux | ≥90 | Αναγνώριση οργάνων | Ρυθμιζόμενο φωτιστικό εργασίας |
| Φωτισμός τοίχου | 200 lux vertical | ≥80 | Μείωση αντίθεσης λαμπρότητας, μείωση κόπωσης | Χωνευτό wall wash |
ℹ️ Σημαντική Διάκριση: Το χειρουργικό φωτιστικό (φως χειρουργείου) είναι ειδική ιατρική συσκευή κατά EN 60601-2-41, όχι γενικό φωτιστικό κατά EN 60598. Δεν εμπίπτει στο πεδίο σχεδιασμού γενικού φωτισμού LED. Ο μελετητής φωτισμού είναι υπεύθυνος μόνο για τον ambient φωτισμό οροφής, wall washing και χώρους διαδρόμων/προετοιμασίας. Το χειρουργικό φωτιστικό προδιαγράφεται από την κλινική ομάδα.
Φωτισμός Καθαρών Χώρων
Οι καθαροί χώροι (ταξινομημένοι ISO 14644) απαιτούν φωτιστικά που δεν φιλοξενούν μικροοργανισμούς ούτε αποβάλλουν σωματίδια. Τα φωτιστικά πρέπει να είναι πλήρως στεγανά (IP54 ελάχιστο, IP65 προτιμάται), χωνευτά με αδιάλειπτες ενώσεις, με λείες μη πορώδεις επιφάνειες ανθεκτικές σε χημικά απολυμαντικά (υπεροξείδιο υδρογόνου, χλώριο). Παρεμβύσματα σιλικόνης, όχι αφρού.8. Απόδοση Χρωμάτων, Τρεμόπαιγμα & Οπτική Άνεση
Στην υγεία, η οπτική ποιότητα δεν είναι πολυτέλεια — είναι κλινικό εργαλείο. Τρεις παράμετροι είναι κρίσιμες: απόδοση χρωμάτων (CRI/R9), τρεμόπαιγμα (SVM/PstLM) και θάμβωση (UGR).CRI και R9 — Ανάλυση
| Μέτρηση | Τι Μετρά | Ελάχιστο Υγείας | Γιατί Σημαίνει |
|---|---|---|---|
| CRI (Ra) | Μέσος όρος χρωματικών δειγμάτων R1–R8 | ≥90 | Γενική ακρίβεια χρωμάτων σε παστέλ τόνους |
| R9 | Αναπαραγωγή βαθέος κορεσμένου κόκκινου | ≥50 | Αξιολόγηση αίματος, ιστών, ερυθρότητας δέρματος |
| R13 | Τόνος δέρματος (ανοιχτό) | ≥90 | Ακριβής αντίληψη χρώματος δέρματος |
| R15 | Τόνος δέρματος (σκούρο) | ≥90 | Ακριβής αντίληψη χρώματος δέρματος |
| Rf (TM-30) | Δείκτης πιστότητας (99 δείγματα) | ≥90 | Πιο ολοκληρωμένος από CRI |
| Rg (TM-30) | Δείκτης gamut (κορεσμός) | 95–105 | Χωρίς αποκορεσμό ή υπερκορεσμό |
Απαιτήσεις Τρεμοπαίγματος
| Μέτρηση | Πρότυπο | Όριο Υγείας | Σημειώσεις |
|---|---|---|---|
| SVM (Stroboscopic Visibility Measure) | EN 61547 / IEEE 1789 | ≤0.4 | Ορατό στροβοσκοπικό φαινόμενο σε κινούμενα αντικείμενα |
| PstLM (Flicker Perception) | EN 61547 | ≤0.5 | Ορατό τρεμόπαιγμα για στατικό παρατηρητή |
| Flicker % | IEEE 1789 | ≤5 % at 100 Hz | Ασθενείς υψηλού κινδύνου (επιληψία, ημικρανία) |
💡 Συμβουλή Σχεδιασμού: Ζητήστε από τον κατασκευαστή φωτιστικών την αναφορά IES TM-30 εκτός από τις τιμές CRI. Το TM-30 χρησιμοποιεί 99 χρωματικά δείγματα (vs. 8 για CRI Ra) και παρέχει δείκτες πιστότητας (Rf) και gamut (Rg), δίνοντας πληρέστερη εικόνα ποιότητας απόδοσης χρωμάτων. Για κλινικούς χώρους, προδιαγράψτε Rf ≥ 90 και Rg 95–105.
9. Έλεγχοι, Κιρκάδιο (HCL) & DALI Σκηνές
Ο έλεγχος φωτισμού υγειονομικών χώρων είναι πιο σύνθετος από κάθε άλλο τύπο κτιρίου λόγω πολλαπλών τύπων χρηστών (ασθενής, νοσηλευτής, ιατρός, επισκέπτης), 24ωρης λειτουργίας, ανάγκης κιρκάδιου dimming και ενσωμάτωσης με κλήση νοσηλευτή, ασφαλείας και BMS.Στρατηγικές Ελέγχου ανά Ζώνη
| Ζώνη | Στρατηγική Ελέγχου | Τεχνολογία | Κύριες Σκηνές |
|---|---|---|---|
| Δωμάτιο ασθενών | 4 επίπεδα DALI, κιρκάδιο πρόγραμμα, έλεγχος κομοδίνου | DALI-2 + tunable white | Wake, Day, Exam, Read, Night |
| Διάδρομος | Πρόγραμμα dimming ημέρας/νύχτας | DALI-2 + αστρονομικό ρολόι | Day (200 lux), Night (50 lux) |
| Σταθμός νοσηλευτών | Φωτισμός εργασίας + σκηνή οθόνης | DALI-2 + προσωπικός έλεγχος | Active, Computer, Night |
| Αίθουσα εξέτασης | Προεπιλογή σκηνής + φωτιστικό εργασίας | DALI-2 | Prepare, Examine, Clean |
| Χειρουργείο | Πολλαπλών ζωνών, ενσωμάτωση με χειρ. φωτιστικό | DALI-2 + bus ιατρικού συστήματος | Prep, Surgery, Clean, Emergency |
| Αίθουσα αναμονής | Πρόγραμμα + αξιοποίηση φυσικού φωτός | DALI-2 + αισθητήρας φωτός | Day, Evening |
| ICU | Ατομικές ζώνες κρεβατιών, κιρκάδιο, χειροκίνητη παράκαμψη | DALI-2 + έλεγχος ανά κρεβάτι | Monitoring, Procedure, Rest, Night |
Σκηνές Ασθενών
5+
ανά δωμάτιο
Πρωτόκολλο
DALI-2
+ tunable white
Εξοικονόμηση Διαδρ.
40–60
% (dimming νύχτας)
Ασφαλείας
3 h
όλες οι νοσοκομ. ζώνες
10. Έλεγχος Λοιμώξεων, IP & Ειδικές Ζώνες
Οι νοσοκομειακές λοιμώξεις (HAIs) αποτελούν κρίσιμη ανησυχία, και τα φωτιστικά είναι δυνητικές εστίες μικροοργανισμών αν δεν προδιαγραφούν και συντηρηθούν σωστά. Η επιλογή φωτιστικών πρέπει να λαμβάνει υπόψη καθαρισιμότητα, στεγανότητα και αντιμικροβιακές ιδιότητες.Απαιτήσεις IP & Υγιεινής ανά Ζώνη
| Ζώνη | Ελάχιστο IP | Μέθοδος Καθαρισμού | Απαιτήσεις Φωτιστικών |
|---|---|---|---|
| Δωμάτιο ασθενών | IP44 | Υγρό πανί + απολυμαντικό | Λείες επιφάνειες, σφραγισμένες ακμές, χωρίς εκτεθειμένες βίδες |
| Διάδρομος | IP44 | Υγρό πανί | Καθαρίσιμο, επιφανειακή ή χωνευτή τοποθέτηση |
| Αίθουσα εξέτασης | IP44 | Χημικό απολυμαντικό | Ανθεκτικό σε χημικά σώμα, σφραγισμένα παρεμβύσματα |
| Χειρουργείο | IP54 | Ατμός υπεροξειδίου υδρογόνου (HPV) | Πλήρως στεγανό, χωνευτό, υλικά ανθεκτικά σε HPV |
| Καθαρός / αποστειρωμένος | IP65 | HPV / φορμαλδεΰδη | Συμβατό ISO 14644, λεία ανοξείδωτα ή βαφή πούδρας |
| Μπάνιο / υγρός χώρος | IP65 | Πίδακας νερού + απολυμαντικό | Πλήρως στεγανό, χωρίς εισχώρηση υγρασίας |
| Ψυχιατρική πτέρυγα | IP44 | Τυπικό κλινικό | IK10, αντι-δεσμικός σχεδιασμός, χωνευτό ή tamper-proof |
Ειδικές Υγειονομικές Ζώνες
| Ζώνη | Ειδική Απαίτηση | Προδιαγραφή Φωτιστικού |
|---|---|---|
| Αίθουσα MRI | Χωρίς σιδηρομαγνητικά υλικά εντός γραμμής 5-gauss | Μη σιδηρούχα φωτιστικά (αλουμίνιο, χαλκός, οπτική ίνα), θωρακισμένη καλωδίωση |
| Ψυχιατρική πτέρυγα | Αντι-δεσμικό, αντι-οδόφραγμα, tamper-proof | IK10, χωνευτό, χωρίς εκτεθειμένες στερεώσεις, αντι-δεσμικά προφίλ |
| Νεογνολογική ΜΕΘ | Πολύ χαμηλό φως (25–50 lux μέγιστο), ατομικό dimming ανά θερμοκοιτίδα | Ρυθμιζόμενο, dimming σχεδόν στο μηδέν, μόνο έμμεσο |
| Φαρμακείο / χορήγηση | Διάκριση χρωμάτων ετικετών, CRI ≥ 90 | Υψηλού CRI, 4000 K, κατακόρυφη φωτεινότητα σε ράφια |
| Παθολογία / εργαστήριο | Μικροσκοπία, αξιολόγηση δειγμάτων, CRI ≥ 90 | Χωρίς τρεμόπαιγμα, υψηλού CRI, συμπληρωματικός φωτισμός εργασίας |
⚠️ Ψυχιατρικές Πτέρυγες: Σε ψυχιατρικές εγκαταστάσεις και μονάδες ψυχικής υγείας, όλα τα φωτιστικά πρέπει να είναι αντι-δεσμικά — σχεδιασμένα ώστε κανένα μέρος του εξαρτήματος να μην μπορεί να υποστηρίξει σημείο δεσμού. Αυτό απαιτεί χωνευτή τοποθέτηση, στρογγυλεμένα προφίλ, στερεώσεις tamper-proof και αντοχή κρούσης IK10. Τυπικά εμπορικά φωτιστικά δεν είναι κατάλληλα. Προδιαγράψτε ειδικά σχεδιασμένα αντι-δεσμικά φωτιστικά.
11. Συνήθη Λάθη προς Αποφυγή
| # | Λάθος | Συνέπεια | Σωστή Προσέγγιση |
|---|---|---|---|
| 1 | Φωτιστικά CRI 80 σε κλινικούς χώρους | Ανακριβής αξιολόγηση χρώματος δέρματος/ιστών, κίνδυνος λανθασμένης διάγνωσης | CRI ≥ 90, R9 ≥ 50 σε όλους τους κλινικούς χώρους |
| 2 | Χωρίς νυχτερινό επίπεδο φωτισμού σε δωμάτια ασθενών | Διαταραγμένος ύπνος ασθενούς, καθυστερημένη ανάρρωση | Amber ≤2200 K, ≤5 lux, ενεργοποίηση κίνησης |
| 3 | Εκτεθειμένα/θαμβωτικά φωτιστικά σε χώρους εξέτασης | Σοβαρή δυσφορία σε ασθενείς ύπτιους που κοιτούν πάνω | Χωνευτό με μικροπρισματικό, UGR ≤ 19 από ύπτια θέση |
| 4 | Τυπικά φωτιστικά σε χειρουργεία | Αποβολή σωματιδίων, κίνδυνος λοίμωξης, ασυμβατότητα HPV | IP54 ελάχιστο, πλήρως στεγανό, ανθεκτικό σε HPV |
| 5 | Χωρίς κιρκάδιο πρόγραμμα σε δωμάτια ασθενών | Χαμένα τεκμηριωμένα οφέλη ευεξίας | Tunable white 2700–5000 K με αυτοματοποιημένο πρόγραμμα DALI |
| 6 | Μπαταρίες ασφαλείας 1 ώρας σε νοσοκομείο | Μη συμμόρφωση — νοσοκομεία απαιτούν 3 ώρες | Μπαταρίες 3 ωρών (LiFePO4 προτιμάται) |
| 7 | Τυπικά φωτιστικά σε ψυχιατρικές πτέρυγες | Κίνδυνος δεσμού, κίνδυνος ασφάλειας ασθενούς | Αντι-δεσμικό, IK10, χωνευτό, tamper-proof |
| 8 | Αγνόηση κατακόρυφης φωτεινότητας για εξετάσεις | Ανεπαρκής φωτισμός στο πρόσωπο/σώμα ασθενούς | Επαλήθευση ≥300 lux κατακόρυφα στο επίπεδο εξέτασης |
12. Προτάσεις Προϊόντων TECHLUMEN
Η TECHLUMEN κατασκευάζει φωτιστικά LED που εξυπηρετούν τόσο κλινικούς όσο και υποστηρικτικούς χώρους. Η σειρά QUDO-60-AS είναι ειδικά σχεδιασμένη για καθαρούς χώρους, χειρουργεία και κλινικά περιβάλλοντα, ενώ VELISTI και INDUS εξυπηρετούν διαδρόμους και τεχνικούς χώρους.Κλινικής Ποιότητας LED Panels
| Product | Τύπος | Κύριες Προδιαγραφές | Υγειονομική Εφαρμογή |
|---|---|---|---|
| QUDO-60-AS | LED panel IP65 (καθαρών χώρων) | 25–65 W, 145–179 lm/W, IP65, IK08, CRI 80 or CRI 90, UGR <19 (microprismatic), 3000–6500 K, tunable CCT, DALI, 0-10V, Bluetooth, emergency 3 h, aluminium body, 595×595×80 mm, L80B10 >60,000 h, 5-year warranty | Χειρουργεία (ambient), εξέταση, θεραπεία, δωμάτια ασθενών, σταθμοί νοσηλευτών, ΜΕΘ, φαρμακεία, εργαστήρια, καθαροί χώροι, άσηπτοι χώροι |
✅ QUDO-60-AS — Σχεδιασμένο για Υγειονομικούς Χώρους: Η σειρά QUDO-60-AS είναι ειδικά σχεδιασμένη για κλινικά περιβάλλοντα. Η έκδοση CRI 90 πληροί την απαίτηση EN 12464-1 για ιατρικούς χώρους. Ο μικροπρισματικός διαχύτης παρέχει UGR <19 — κρίσιμο για ασθενείς σε ύπτια θέση. Το tunable CCT (3000–6500 K) επιτρέπει κιρκάδια προφίλ HCL, ενώ το emergency 3 ωρών πληροί τις νοσοκομειακές απαιτήσεις. IP65 εξασφαλίζει συμβατότητα με πρωτόκολλα καθαρών χώρων και χημικής απολύμανσης.
Φωτιστικά Διαδρόμων, Βοηθητικών & Τεχνικών Χώρων
| Product | Τύπος | Κύριες Προδιαγραφές | Υγειονομική Εφαρμογή |
|---|---|---|---|
| VELISTI | Γραμμικό φωτιστικό LED | IP66, DALI dimmable, multiple wattages, CRI ≥ 80, emergency option (LiFePO4, 1 h / 3 h) | Διάδρομοι νοσοκομείου, διάδρομοι service, parking, φόρτωση, τεχνικοί χώροι — κανονικό + ασφαλείας |
| INDUS | Βιομηχανικό φωτιστικό | IP66, robust aluminium, multiple wattages | Μηχανοστάσια, χώροι γεννητριών, μηχανολογικοί χώροι, τεχνικοί διάδρομοι |
Πίνακας Εφαρμογών
| Hospital Zone | Προϊόν TECHLUMEN | Ασφαλείας | Σημειώσεις |
|---|---|---|---|
| Χειρουργείο (ambient) | QUDO-60-AS (CRI 90, IP65) | QUDO-60-AS Em 3 h | Μικροπρισματικό UGR <19, στεγανό για HPV |
| Εξέταση / θεραπεία | QUDO-60-AS (CRI 90) | QUDO-60-AS Em 3 h | 4000 K σταθερό ή tunable |
| Δωμάτια ασθενών | QUDO-60-AS (CRI 90, tunable) | QUDO-60-AS Em 3 h | Circadian HCL 3000–5000 K via DALI |
| Σταθμός νοσηλευτών | QUDO-60-AS (CRI 90) | QUDO-60-AS Em 3 h | 500 lux, συμβατό με οθόνες |
| ICU | QUDO-60-AS (CRI 90, tunable) | QUDO-60-AS Em 3 h | Dimming ανά κρεβάτι DALI |
| Φαρμακείο / εργαστήριο | QUDO-60-AS (CRI 90) | QUDO-60-AS Em 3 h | Διάκριση ετικετών, 500 lux |
| Καθαρός / αποστειρωμένος | QUDO-60-AS (IP65) | QUDO-60-AS Em 3 h | Βαθμολογία καθαρού χώρου, στεγανή κατασκευή |

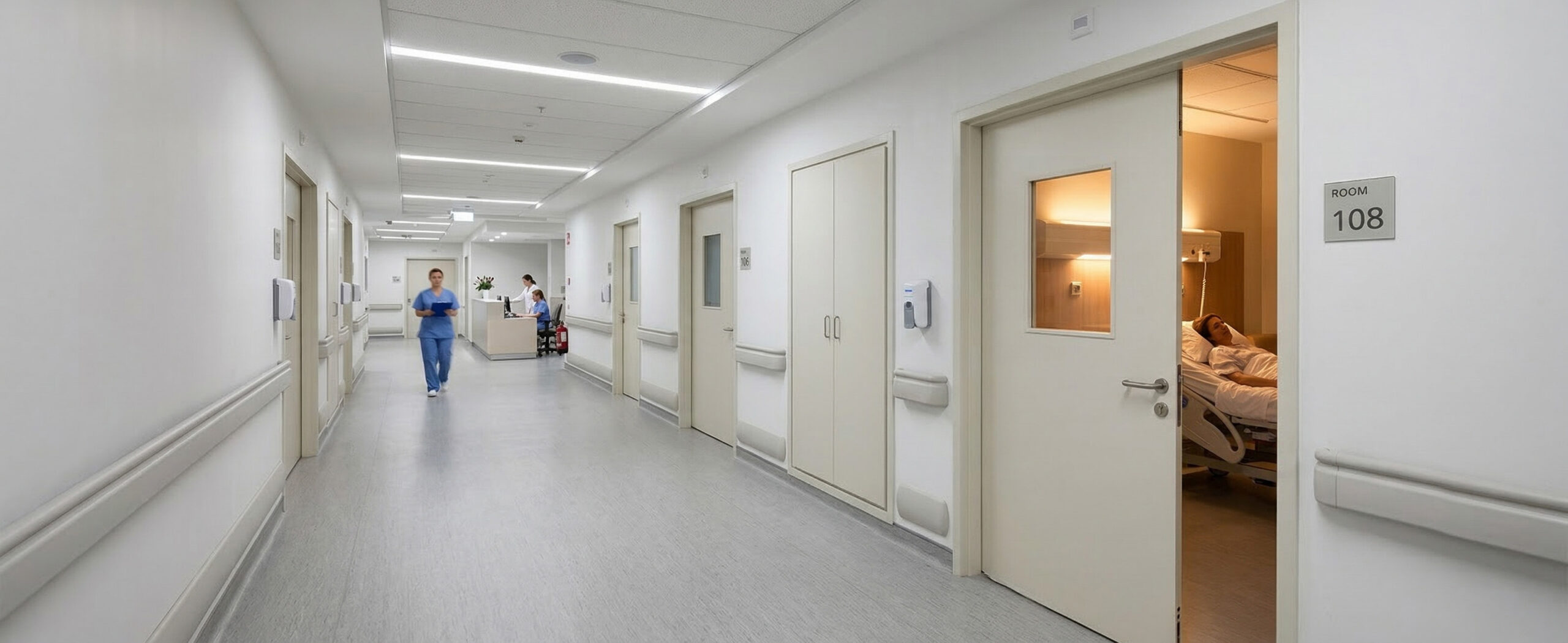

| Διάδρομοι νοσοκομείου | VELISTI (IP66) | VELISTI + 3 h emergency | Dimming ημέρας/νύχτας DALI |
| Μηχανοστάσια | INDUS (IP66) | VELISTI + emergency | Ανθεκτικό, υψηλού κινδύνου |
| Parking πολυωρόφου | VELISTI (IP66) | VELISTI + 3 h emergency | Αντι-πανικός + οδοί διαφυγής |
| Εξωτερικός / ράμπα ασθενοφόρων | DROMOS (IP66) | — | Εξωτερικός φωτισμός πρόσβασης |
✅ Υποστήριξη Σχεδιασμού: Η TECHLUMEN παρέχει φωτομετρικούς υπολογισμούς, προσομοιώσεις DIALux EVO και υποστήριξη επιλογής φωτιστικών για ολοκληρωμένα νοσοκομειακά έργα — από κλινικούς χώρους (QUDO-60-AS) έως υποδομές (VELISTI, INDUS). Επικοινωνήστε στο [email protected] για εξειδικευμένο σχεδιασμό φωτισμού υγειονομικών εγκαταστάσεων.
13. Συχνές Ερωτήσεις (FAQ)
Γιατί δεν αρκεί CRI 80 για νοσοκομειακό φωτισμό;
CRI 80 σημαίνει ότι η πηγή φωτός αποδίδει χρώματα 80 % τόσο ακριβώς όσο ένα φωτιστικό αναφοράς. Αν και αποδεκτό για γραφεία, η βαθμολογία 80 % σημαίνει 20 % χρωματική παραμόρφωση που είναι κλινικά σημαντική. Οι κλινικοί αξιολογούν κυάνωση, ίκτερο, ερύθημα και χρώμα τραύματος υπό τεχνητό φως. CRI ≥ 90 με R9 ≥ 50 εξασφαλίζει ακριβή απόδοση βαθέων κόκκινων — κρίσιμων για αίμα και ιστούς. CRI 80 σε χώρους εξέτασης δημιουργεί μετρήσιμο κίνδυνο λανθασμένης διάγνωσης.
Τι είναι ο Ανθρωποκεντρικός Φωτισμός (HCL) και γιατί έχει σημασία στα νοσοκομεία;
Ο HCL (αλλιώς κιρκάδιος φωτισμός) χρησιμοποιεί τεχνολογία tunable-white LED για μεταβολή θερμοκρασίας χρώματος και έντασης κατά τη διάρκεια της ημέρας, μιμούμενος φυσικά πρότυπα φωτός. Στα νοσοκομεία, η έρευνα δείχνει ότι ο HCL μειώνει το άγχος ασθενών, βελτιώνει την ποιότητα ύπνου, μειώνει τη μέση διάρκεια νοσηλείας, μειώνει κατανάλωση παυσίπονων και υποστηρίζει εγρήγορση προσωπικού στις νυχτερινές βάρδιες. Μεταβαίνει από δροσερό μπλε (4000–5000 K) ημέρας σε ζεστό amber (2700 K) βράδυ, με πολύ χαμηλό amber (≤2200 K) τη νύχτα.
Πρέπει όλα τα νοσοκομειακά φωτιστικά να είναι IP65;
Όχι. Οι απαιτήσεις IP ποικίλλουν ανά ζώνη: δωμάτια ασθενών και διάδρομοι τυπικά απαιτούν IP44 (αντοχή σε πιτσίλισμα, συμβατό με υγρό πανί), χειρουργεία και καθαροί χώροι απαιτούν IP54–IP65, και μπάνια IP65. Η βασική υγειονομική απαίτηση είναι λείες, στεγανές, μη πορώδεις επιφάνειες που καθαρίζονται με κλινικά απολυμαντικά. Ελέγξτε πάντα την πολιτική ελέγχου λοιμώξεων της εγκατάστασης.
Γιατί απαιτείται 3ωρη διάρκεια ασφαλείας στα νοσοκομεία;
Τα νοσοκομεία περιέχουν ασθενείς που μπορεί να είναι ακίνητοι, υπό καταστολή, εξαρτημένοι από αναπνευστήρα ή αδύνατοι να αυτο-εκκενωθούν. Η εκκένωση νοσοκομείου είναι πολύ πιο σύνθετη από εμπορικό κτίριο — μπορεί να περιλαμβάνει μεταφορά ασθενών σε κρεβάτια, διατήρηση εξοπλισμού υποστήριξης ζωής με μπαταρία και οριζόντια εκκένωση σε γειτονικά πυροδιαμερίσματα. Το EN 1838 και ο Κανονισμός Πυροπροστασίας απαιτούν 3 ώρες φωτισμού ασφαλείας.
Μπορούν τυπικά LED panels να χρησιμοποιηθούν σε χειρουργεία;
Τα τυπικά εμπορικά LED panels δεν είναι κατάλληλα για χειρουργεία λόγω ανεπαρκούς IP, κινδύνου αποβολής σωματιδίων και ασυμβατότητας με HPV. Ωστόσο, ειδικά σχεδιασμένα panels καθαρών ζωνών όπως το TECHLUMEN QUDO-60-AS (IP65, στεγανό αλουμίνιο, έκδοση CRI 90, UGR <19 μικροπρισματικό) είναι ειδικά κατασκευασμένα γι' αυτή την εφαρμογή. Το QUDO-60-AS χρησιμεύει ως ambient φωτισμός οροφής χειρουργείου. Σημείωση: το χειρουργικό φωτιστικό (πάνω από το χειρουργικό πεδίο) είναι ξεχωριστή ιατρική συσκευή κατά EN 60601.
Τι φωτισμός χρειάζεται για αίθουσες MRI;
Οι αίθουσες MRI (Μαγνητικής Τομογραφίας) απαιτούν μη σιδηρομαγνητικά φωτιστικά εντός της ζώνης αποκλεισμού 5-gauss. Τυπικά LED φωτιστικά περιέχουν χαλύβδινα σώματα και σιδηρούχα στηρίγματα που θα έλκονταν βίαια από τον μαγνήτη. Τα φωτιστικά MRI-safe χρησιμοποιούν σώματα αλουμινίου, χάλκινη καλωδίωση και μη μαγνητικές στερεώσεις. Τα συστήματα οπτικών ινών (πηγή φωτός εκτός αίθουσας MRI) αποτελούν εναλλακτική. Όλη η καλωδίωση πρέπει να είναι θωρακισμένη RF.
