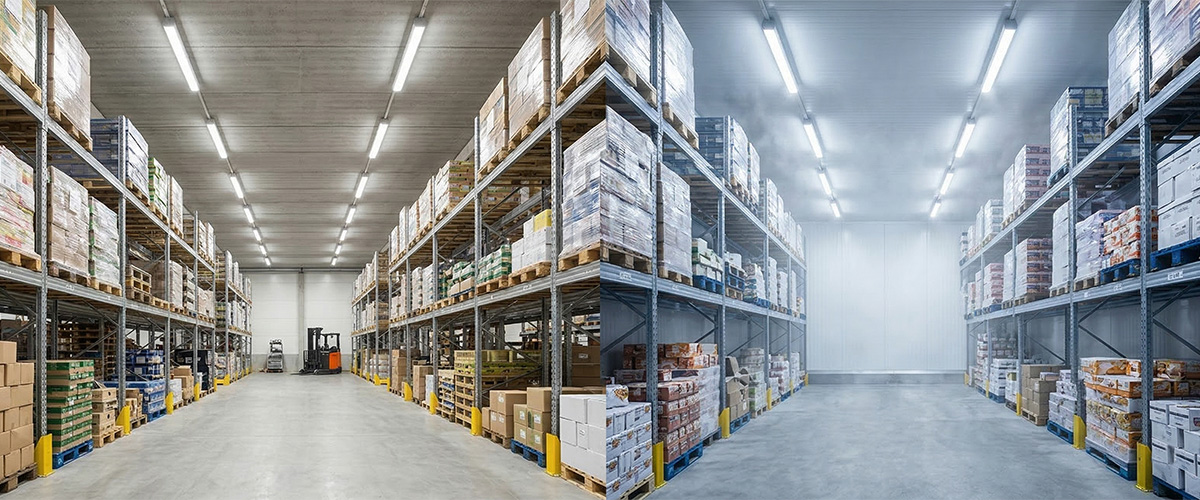

Οδηγός Φωτισμού Αποθηκών & Ψυκτικών Χώρων
Πλήρης τεχνική αναφορά για φωτισμό high-bay, διαδρόμων racking και ψυκτικών αποθηκών — από περιβάλλοντα θερμοκρασίας δωματίου έως –30 °C.
Σκοπός αυτού του οδηγού: Παροχή πλήρους τεχνικής αναφοράς σε μελετητές φωτισμού, διαχειριστές εγκαταστάσεων και μηχανικούς προμηθειών για τον φωτισμό αποθηκών και ψυκτικών χώρων. Καλύπτει τις απαιτήσεις EN 12464-1, επιλογή φωτιστικών για ακραίες θερμοκρασίες, αρχές σχεδιασμού high-bay, στρατηγικές φωτισμού διαδρόμων racking και βελτιστοποίηση ενέργειας για λειτουργία 24/7.
1. Εισαγωγή & Κανονιστικό Πλαίσιο
Οι αποθήκες και οι ψυκτικοί χώροι παρουσιάζουν μοναδικές προκλήσεις φωτισμού: υψηλές οροφές (8–15 m), στενούς διαδρόμους racking, ακραίες θερμοκρασίες λειτουργίας (–30 °C έως +40 °C), απαιτητικούς κύκλους λειτουργίας (συχνά 24/7) και αυστηρές απαιτήσεις ασφαλείας για ζώνες κίνησης περονοφόρων. Ο αποτελεσματικός σχεδιασμός φωτισμού επηρεάζει άμεσα την ακρίβεια picking, την ασφάλεια εργαζομένων, την κατανάλωση ενέργειας και τη λειτουργική αποδοτικότητα. Η σύγχρονη τεχνολογία LED έχει μεταμορφώσει τον φωτισμό αποθηκών. Σε σύγκριση με παλαιότερους λαμπτήρες νατρίου υψηλής πίεσης (HPS) ή μεταλλικών αλογονιδίων (MH), τα φωτιστικά LED high-bay προσφέρουν άμεση εκκίνηση, ανώτερη απόδοση χρωμάτων, λειτουργία χωρίς τρεμόπαιγμα και εξοικονόμηση ενέργειας 50–70 %. Στους ψυκτικούς χώρους, τα LED έχουν πρόσθετο πλεονέκτημα: σε αντίθεση με τους φθορισμούς που δυσλειτουργούν κάτω από 0 °C, τα LED αποδίδουν καλύτερα σε χαμηλές θερμοκρασίες.Βασικό Κανονιστικό Πλαίσιο
| Πρότυπο / Κανονισμός | Πεδίο Εφαρμογής | Βασικές Απαιτήσεις |
|---|---|---|
| EN 12464-1:2021 | Φωτισμός εσωτερικών χώρων εργασίας | Διατηρούμενη φωτεινότητα, ομοιομορφία, UGR, CRI ανά ζώνη εργασίας |
| EN 1838 | Φωτισμός ασφαλείας | Ελάχιστος φωτισμός οδών διαφυγής ≥ 1 lux, φωτισμός χώρων αντιπανικού ≥ 0,5 lux |
| Συμφωνία ATP | Μεταφορά/αποθήκευση ψυκτικής αλυσίδας | Κατηγορίες θερμοκρασίας, μόνωση, ευπαθή τρόφιμα |
| IEC 60598-1 | Ασφάλεια φωτιστικών | Κατασκευή, βαθμός IP, θερμική αντοχή |
| EN 12193 | Αθλητικός & γενικός φωτισμός | Αναφορά για μεγάλους ανοιχτούς χώρους |
| ΤΟΤΕΕ 20701-1 | Ελληνικός κανονισμός ενεργειακής απόδοσης | Όρια εγκατεστημένης ισχύος φωτισμού (W/m²) |
| Κανονισμός Πυροπροστασίας | Πυρασφάλεια | Φωτισμός ασφαλείας, σήμανση, οδοί διαφυγής |
💡 Συμβουλή Σχεδιασμού: Πάντα επαληθεύετε τη συγκεκριμένη έκδοση του EN 12464-1 που αναφέρεται στην προδιαγραφή του έργου. Η αναθεώρηση 2021 εισήγαγε ενημερωμένους πίνακες UGR και βελτιωμένη καθοδήγηση συντελεστή συντήρησης.
2. Πρότυπα Φωτισμού & Απαιτήσεις
Το EN 12464-1 καθορίζει ελάχιστη διατηρούμενη φωτεινότητα (Ēm), ομοιομορφία (Uo), βαθμό θάμβωσης (UGR) και απόδοση χρωμάτων (Ra) για κάθε ζώνη εργασίας αποθήκης. Ο παρακάτω πίνακας συνοψίζει τις πιο σχετικές καταχωρήσεις.Απαιτήσεις EN 12464-1 — Χώροι Αποθήκης & Αποθήκευσης
| Χώρος / Εργασία | Ēm (lux) | Uo | UGRL | Ra (CRI) |
|---|---|---|---|---|
| Χώροι αποθήκευσης — χωρίς κυκλοφορία | 100 | 0,40 | 25 | 60 |
| Χώροι αποθήκευσης — με κυκλοφορία | 150 | 0,40 | 25 | 60 |
| Ζώνες picking / συσκευασίας | 300 | 0,60 | 22 | 80 |
| Ράμπες αποστολής & παραλαβής | 300 | 0,60 | 22 | 80 |
| Ψυκτικός χώρος — γενικός | 200 | 0,40 | 25 | 60 |
| Καταψύκτης (≤ –18 °C) | 200 | 0,40 | 25 | 60 |
| Ράμπες φόρτωσης | 150 | 0,40 | 25 | 60 |
| Κύριοι διάδρομοι κυκλοφορίας | 150 | 0,40 | 25 | 60 |
| Γραφεία / χώροι ελέγχου | 500 | 0,60 | 19 | 80 |
| Σταθμοί φόρτισης (περονοφόρα) | 150 | 0,40 | 25 | 60 |
Ζώνες Picking
300
lux (Ēm)
Διάδρομοι
150
lux (Ēm)
Ομοιομορφία
≥0,60
Uo (picking)
Ελάχιστο CRI
≥80
Ra (picking)
Κατακόρυφη Φωτεινότητα — Συχνά Παραβλέπεται
Σε αποθηκευτικά περιβάλλοντα με κατακόρυφα ράφια, η οριζόντια φωτεινότητα μόνο δεν αρκεί. Οι εργαζόμενοι πρέπει να διαβάζουν ετικέτες και να αναγνωρίζουν προϊόντα σε ράφια σε ύψη 1–6 m. Το EN 12464-1 συνιστά κατακόρυφη φωτεινότητα τουλάχιστον 50 % της οριζόντιας διατηρούμενης τιμής στην επιφάνεια του racking. Για ζώνες picking, αυτό σημαίνει ≥150 lux στο κατακόρυφο επίπεδο.
⚠️ Κρίσιμο: Η κατακόρυφη φωτεινότητα στις επιφάνειες racking είναι η πιο συχνή ανεπάρκεια στους σχεδιασμούς φωτισμού αποθηκών. Ο τυπικός υπολογισμός αποστάσεων high-bay βάσει οριζόντιων lux δαπέδου σχεδόν πάντα υπολείπεται στις κατακόρυφες επιφάνειες. Απαιτούνται εξειδικευμένα φωτιστικά διαδρόμων ή ασύμμετρα οπτικά.
3. Ζώνες Αποθήκης & Ταξινόμηση Ψυκτικών Χώρων
Μια τυπική αποθήκη ή εγκατάσταση ψυκτικής αλυσίδας περιέχει πολλαπλές θερμοκρασιακές ζώνες, καθεμία με διαφορετικές απαιτήσεις φωτισμού, κύκλους λειτουργίας και περιβαλλοντικές προκλήσεις.Θερμοκρασιακές Ζώνες Αποθήκης & Παράμετροι Φωτισμού
Σχήμα 1 — Τέσσερις θερμοκρασιακές ζώνες σε αποθήκη ψυκτικής αλυσίδας. Οι απαιτήσεις βαθμού IP και συντελεστή συντήρησης αυξάνονται καθώς η θερμοκρασία μειώνεται. Η διαχείριση συμπύκνωσης γίνεται κρίσιμη στα όρια ζωνών.
Ζώνες Μετάβασης — Η Κρυφή Πρόκληση
Το όριο μεταξύ θερμοκρασιακών ζωνών (π.χ. η πόρτα μεταξύ αποθήκης +15 °C και καταψύκτη –20 °C) δημιουργεί σοβαρή συμπύκνωση. Ο θερμός υγρός αέρας που εισέρχεται στην ψυχρή ζώνη συμπυκνώνεται σε κάθε ψυχρή επιφάνεια — συμπεριλαμβανομένων φωτιστικών, καλωδίων και πινακίδων ασφαλείας. Τα φωτιστικά σε αυτές τις ζώνες μετάβασης απαιτούν τον υψηλότερο βαθμό IP και πρόσθετα χαρακτηριστικά αντι-συμπύκνωσης όπως βαλβίδες αναπνοής Gore-Tex™.| Ζώνη | Θερμοκρασία | Υγρασία | Ελάχ. IP | Ελάχ. IK | Ειδικές Απαιτήσεις |
|---|---|---|---|---|---|
| Αποθήκη δωματίου | +15 έως +25 °C | 40–60 % | IP20 | IK06 | Τυπικά εσωτερικά φωτιστικά |
| Ψυγείο | +2 έως +8 °C | 80–95 % | IP65 | IK08 | Στεγανά, ανθεκτικά στην υγρασία |
| Καταψύκτης | –18 έως –25 °C | Χαμηλή | IP65 | IK08 | Driver ψύχους, ανθεκτικά σε θερμικό σοκ |
| Βαθεία κατάψυξη | –25 έως –30 °C | Πολύ χαμηλή | IP66 | IK08 | Εξαρτήματα –40 °C, δυνατότητα απομακρυσμένου driver |
| Ζώνη μετάβασης | Μεταβαλλόμενη | Συμπύκνωση | IP66 | IK10 | Βαλβίδα αναπνοής (breather valve), προστασία από συμπύκνωση, δυνατότητα θερμαινόμενου φακού |
| Ράμπα φόρτωσης | Μεταβλητή | Μεταβλητή | IP65 | IK10 | Κρουστικά ανθεκτικό, ταχεία θερμική μεταβολή |
4. Επιλογή Φωτιστικών: IP, IK & Θερμοκρασιακές Διαβαθμίσεις
Η σωστή επιλογή φωτιστικού για κάθε ζώνη αποθήκης απαιτεί αντιστοίχιση τριών κρίσιμων παραμέτρων: βαθμός προστασίας (IP), αντοχή σε κρούση (IK) και εύρος θερμοκρασίας λειτουργίας (Ta).Οδηγός IP για Περιβάλλοντα Αποθηκών
| Βαθμός IP | Προστασία Σκόνης | Προστασία Νερού | Τυπική Εφαρμογή |
|---|---|---|---|
| IP20 | Προστασία δακτύλων | Καμία | Ξηρή αποθήκη, γραφείο |
| IP44 | Αντικείμενα >1 mm | Αντοχή σε πιτσίλισμα | Ράμπα (στεγασμένη), φόρτιση |
| IP54 | Προστασία σκόνης | Αντοχή σε πιτσίλισμα | Γενική αποθήκη με κίνδυνο πλυσίματος |
| IP65 | Στεγανό σκόνης | Πίδακες νερού | Ψυγείο, καταψύκτης, τρόφιμα |
| IP66 | Στεγανό σκόνης | Ισχυροί πίδακες | Βαθεία κατάψυξη, Μεταβατική ζώνη, Περιοχή πλύσης με νερό |
| IP67 | Πλήρης στεγανότητα έναντι σκόνης | Προσωρινή εμβάπτιση σε νερό | Εγκατάσταση στο επίπεδο δαπέδου, κατάλληλο για περιοχές με έντονο πλύσιμο με νερό |
Βαθμός Κρουστικής Αντοχής IK — Ζώνες Περονοφόρων
Η κυκλοφορία περονοφόρων δημιουργεί σημαντικό κίνδυνο πρόσκρουσης, ειδικά σε αποθήκες στενών διαδρόμων. Τα φωτιστικά σε ύψη προσβάσιμα από περονοφόρα (κάτω από 4 m) ή σε ζώνες άμεσης κυκλοφορίας πρέπει να έχουν ελάχιστο IK08, με IK10 να συνιστάται για ζώνες υψηλής κυκλοφορίας.| Βαθμός IK | Ενέργεια Κρούσης | Ισοδύναμο | Χρήση σε Αποθήκη |
|---|---|---|---|
| IK06 | 1 joule | 0,25 kg από 400 mm | Γραφείο, χαμηλού κινδύνου αποθήκευση |
| IK08 | 5 joules | 1,7 kg από 300 mm | Γενική αποθήκη, διάδρομοι racking |
| IK10 | 20 joules | 5 kg από 400 mm | Ζώνες περονοφόρων, ράμπες, VNA |
ℹ️ Θερμοκρασιακή Διαβάθμιση: Κάθε φωτιστικό LED έχει εύρος θερμοκρασίας περιβάλλοντος λειτουργίας (Ta). Τα τυπικά προϊόντα είναι συνήθως βαθμολογημένα για +5 °C έως +40 °C. Για ψυκτικούς χώρους, χρειάζεστε φωτιστικά ειδικά βαθμολογημένα σε –30 °C ή –40 °C. Η χρήση τυπικών φωτιστικών σε ψυκτικούς χώρους ακυρώνει την εγγύηση και κινδυνεύει με πρόωρη αστοχία driver εντός 6–12 μηνών.
Προδιαγραφές Θερμοκρασίας Λειτουργίας
| Εφαρμογή | Απαιτ. Εύρος Ta | Θέμα Driver | Φακός / Σώμα |
|---|---|---|---|
| Αποθήκη δωματίου | +5 έως +45 °C | Τυπικός | Τυπικό πολυκαρβονικό ή γυαλί |
| Ψυγείο | –10 έως +35 °C | Ικανός ψυχρής εκκίνησης | Αντι-συμπύκνωση επίστρωση συνιστάται |
| Καταψύκτης | –30 έως +35 °C | Ηλεκτρολυτικοί πυκνωτές κατάλληλοι για χαμηλές θερμοκρασίες | Υλικά ανθεκτικά σε θερμικό σοκ, στεγανοποιήσεις σιλικόνης |
| Θάλαμος βαθιάς κατάψυξης / ταχείας κατάψυξης (blast freezer) | –40 έως +35 °C | Απομακρυσμένος driver ή –40 °C rated | Ανθεκτικός σε κρούσεις φακός με επεξεργασία κατά του σχηματισμού πάγου |
5. Σχεδιασμός Φωτισμού High-Bay
Τα φωτιστικά high-bay αποτελούν το κύριο εργαλείο φωτισμού για αποθηκευτικούς χώρους με ύψη τοποθέτησης 6–15 m. Η πρόκληση σχεδιασμού είναι η επίτευξη ομοιόμορφης οριζόντιας και κατακόρυφης φωτεινότητας σε μεγάλες επιφάνειες δαπέδου, ελέγχοντας παράλληλα τη θάμβωση για χειριστές περονοφόρων.Ύψος Τοποθέτησης & Επιλογή Γωνίας Δέσμης
| Ύψος Τοποθέτησης | Συνιστ. Γωνία Δέσμης | Λόγος Απόστασης/Ύψους (S/H) | Τυπική Ισχύς |
|---|---|---|---|
| 6–8 m | 90°–120° | 1,2–1,5 | 80–120 W |
| 8–10 m | 60°–90° | 1,0–1,2 | 120–200 W |
| 10–12 m | 45°–60° | 0,8–1,0 | 200–300 W |
| 12–15 m | 30°–45° | 0,6–0,8 | 300–500 W |
Απόσταση (S) = Λόγος S/H × Ύψος Τοποθέτησης (H) Παράδειγμα: S/H = 1,0 σε H = 10 m → S = 10 m μεταξύ φωτιστικών
Διάταξη Φωτιστικών High-Bay — Εγκάρσια Τομή
Σχήμα 2 — Εγκάρσια τομή με τοποθέτηση φωτιστικών high-bay πάνω από διαδρόμους racking. Ο λόγος Απόστασης/Ύψους (S/H) καθορίζει την ομοιόμορφη φωτεινότητα δαπέδου και κατακόρυφων επιφανειών.
Τυπικό Ύψος
8–12
μέτρα
Λόγος S/H
≤1,2
για racking
Απόδοση LED
160+
lm/W στόχος
Διάρκεια Ζωής
L80B10
≥80.000 h
Επιλογή CCT για Αποθήκες
Για περιβάλλοντα αποθηκών, η τυπική σύσταση είναι 4000 K — παρέχοντας ουδέτερο λευκό φως που μεγιστοποιεί την οπτική οξύτητα για picking και ανάγνωση ετικετών χωρίς τη σκληρότητα υψηλότερων CCT.
💡 Συμβουλή Σχεδιασμού: Σε πολύ ψηλές αποθήκες (>12 m), εξετάστε φωτιστικά με ρυθμιζόμενη ισχύ. Ένα high-bay 200 W που μπορεί να ρυθμιστεί σε 120 W, 150 W ή 200 W μέσω DIP switch επιτρέπει λεπτή ρύθμιση μετά την εγκατάσταση.
6. Φωτισμός Διαδρόμων Racking & Κατακόρυφη Φωτεινότητα
Οι διάδρομοι racking είναι ο πιο απαιτητικός χώρος στον σχεδιασμό φωτισμού αποθηκών. Οι εργαζόμενοι πρέπει να διαβάζουν μικρές ετικέτες, να αναγνωρίζουν χρωματικά κωδικοποιημένα κιβώτια και να σαρώνουν barcodes σε κατακόρυφες επιφάνειες racking σε ύψη 0,5–6+ m.Τύποι Διαδρόμων & Προσεγγίσεις Φωτισμού
| Τύπος Διαδρόμου | Πλάτος | Ύψος | Συνιστ. Φωτιστικό | Στρατηγική |
|---|---|---|---|---|
| Φαρδύς διάδρομος | ≥3,0 m | 6–10 m | High-bay ευρείας δέσμης | Κεντρικά πάνω από διάδρομο, S/H ≤1,0 |
| Στενός διάδρομος | 1,6–2,8 m | 8–12 m | Γραμμικό LED / στενό high-bay | Συνεχής σειρά πάνω από τον άξονα |
| VNA (Πολύ Στενός) | 1,2–1,6 m | 10–15 m | Γραμμικό LED σε ράφι | Τοποθέτηση σε ορθοστάτες racking |
| Drive-in racking | Δ/Ε (εισέρχεται περονοφόρο) | 6–10 m | Χωνευτό γραμμικό σε δοκό ραφιού | Φωτιστικά κάτω από κάθε ράφι |
| Κινητό racking | Μεταβλητό | 8–12 m | High-bay + ενσωματωμένα σε ράφι | Διπλή: οροφής + σε ράφι |
Απαιτήσεις Κατακόρυφης Φωτεινότητας
| Εργασία | Κατακ. Φωτεινότητα (Ev) | Εύρος Ύψους | Σημειώσεις |
|---|---|---|---|
| Χειρωνακτικό picking (ετικέτες) | ≥150 lux | 0,5–2,5 m | CRI ≥80 για διάκριση χρωμάτων |
| Σάρωση barcode | ≥200 lux | 0,5–6,0 m | Ομοιόμορφη φωτεινότητα κρίσιμη |
| Picking με περονοφόρο (υψηλό) | ≥100 lux | 2,5–6,0 m | Συμπληρώνεται από φώτα περονοφόρου |
| Αναγνώριση κιβωτίων | ≥100 lux | 0,5–4,0 m | Σημαντική η διάκριση χρωμάτων |
Φωτισμός Διαδρόμων Racking — Τρεις Προσεγγίσεις (Εγκάρσια Τομή)
Σχήμα 3 — Τρεις στρατηγικές φωτισμού διαδρόμων σε εγκάρσια τομή. (Α) Οροφής high-bay για φαρδείς διαδρόμους — φως από πάνω, καλή φωτεινότητα δαπέδου αλλά περιορισμένη κατακόρυφη κάλυψη ψηλά. (Β) Συνεχές γραμμικό φωτιστικό για στενούς — καλύτερη ομοιομορφία και κατακόρυφη κάλυψη. (Γ) Φωτιστικά σε ράφια για VNA — LED στην εσωτερική πλευρά κάθε ορθοστάτη φωτίζουν κάθε επίπεδο ραφιού για βέλτιστη κατακόρυφη φωτεινότητα.
⚠️ Πληροφορία Προμηθειών: Σε αποθήκες στενών διαδρόμων, το κόστος φωτιστικών σε ράφια (προσέγγιση Γ) αντισταθμίζεται από έως 40 % λιγότερα φωτιστικά οροφής και σημαντικά βελτιωμένη ακρίβεια picking.
7. Φωτισμός Ψυκτικών Χώρων: Θερμικές Προκλήσεις & Συμπύκνωση
Τα περιβάλλοντα ψυκτικών χώρων και καταψυκτών επιβάλλουν σοβαρές καταπονήσεις στον εξοπλισμό φωτισμού πέρα από τις απλές θερμοκρασιακές βαθμολογίες.Κύριοι Τρόποι Αστοχίας
| Τρόπος Αστοχίας | Αιτία | Ζώνη | Πρόληψη |
|---|---|---|---|
| Αστοχία driver | Φθορά ηλεκτρολυτικού πυκνωτή σε χαμηλό Ta | Κατάψυξη / βαθεία | Πυκνωτές –40 °C ή απομακρ. driver σε θερμή ζώνη |
| Εισχώρηση συμπύκνωσης | Θερμός αέρας εισέρχεται σε ψυχρό σώμα φωτιστικού | Ζώνες μετάβασης | IP66 + βαλβίδα αναπνοής (μεμβράνη Gore-Tex) |
| Ρηγμάτωση θερμικού σοκ | Ταχεία θερμοκρασιακή μεταβολή (+20 → –25 °C) | Ράμπες, μεταβάσεις | Παρεμβύσματα σιλικόνης, ελαστικός σχεδιασμός |
| Σχηματισμός πάγου στο φακό | Υγρασία παγώνει στην επιφάνεια φωτιστικού | Καταψύκτης | Επίστρωση αντι-πάγου, θερμότητα LED |
| Αστοχία καλωδίων | Τυπικό PVC γίνεται εύθραυστο κάτω από –10 °C | Όλες οι ψυχρές ζώνες | Καλώδια σιλικόνης, connectors ψύχους |
| Σκλήρυνση παρεμβύσματος | Ελαστικά χάνουν ευελιξία στο ψύχος | Κατάψυξη / βαθεία | Παρεμβύσματα σιλικόνης –60 °C |
✅ Πλεονέκτημα LED στους Ψυκτικούς Χώρους: Τα LED αποδίδουν στην πραγματικότητα καλύτερα σε ψυχρά περιβάλλοντα. Η χαμηλότερη θερμοκρασία μειώνει τη θερμοκρασία junction, αυξάνοντας την απόδοση κατά 5–10 % και επεκτείνοντας τη διάρκεια ζωής. Ο πρωταρχικός κίνδυνος είναι ο driver, όχι το LED. Προδιαγράψτε φωτιστικά με ενσωματωμένους driver ψύχους ή δυνατότητα απομακρυσμένου driver.
Στρατηγικές Διαχείρισης Συμπύκνωσης
| Στρατηγική | Πώς Λειτουργεί | Ιδανικό Για | Κόστος |
|---|---|---|---|
| Βαλβίδα αναπνοής Gore-Tex | Επιτρέπει εξισορρόπηση πίεσης χωρίς εισχώρηση νερού | Όλα τα φωτιστικά ψυκτ. χώρων | +5–8 % ανά φωτιστικό |
| Αυτο-θερμαινόμενος φακός | Θερμαντικό στοιχείο χαμηλής ισχύος αποτρέπει πάγο/θάμβωμα | Ζώνες μετάβασης, ράμπες | +15–20 % ανά φωτιστικό |
| Driver με εγκιβωτισμό σιλικόνης (Silicone-potted driver) | Τα ηλεκτρονικά του driver είναι πλήρως εγκιβωτισμένα σε σιλικόνη ώστε να προστατεύονται από υγρασία, συμπύκνωση και παγετό | Ψυκτικοί θάλαμοι και χώροι βαθιάς κατάψυξης | Περιλαμβάνεται στα μοντέλα με πιστοποίηση λειτουργίας σε χαμηλές θερμοκρασίες |
| Απομακρυσμένος driver | Driver σε θερμή ζώνη, σύνδεση μέσω καλωδίου | Βαθεία κατάψυξη (–30 °C+) | Αυξημένο κόστος εγκατάστασης λόγω επιπλέον καλωδίωσης |
| Αεροκουρτίνα σε πόρτα | Μειώνει εισχώρηση θερμού αέρα σε ψυχρή ζώνη | Είσοδος ψυκτικού χώρου | Επένδυση σε επίπεδο εγκατάστασης |
Ζώνη Μετάβασης Ψυκτικού Χώρου — Περιοχές Κινδύνου Συμπύκνωσης
Σχήμα 4 — Ζώνη μετάβασης μεταξύ θερμού και ψυχρού χώρου. Η συμπύκνωση σχηματίζεται όπου ο θερμός υγρός αέρας συναντά ψυχρές επιφάνειες. Τα φωτιστικά στη ζώνη μετάβασης απαιτούν τις υψηλότερες βαθμολογίες προστασίας.
8. Συστήματα Ελέγχου, Αισθητήρες & Διαχείριση Ενέργειας
Ο φωτισμός αποθηκών προσφέρει υψηλό δυναμικό εξοικονόμησης ενέργειας μέσω ευφυών ελέγχων, καθώς μεγάλοι χώροι παραμένουν συχνά ακατοίκητοι για μεγάλες περιόδους. Σε τυπική αποθήκη, ο dimming βάσει παρουσίας και η αξιοποίηση φυσικού φωτός μπορούν να μειώσουν την κατανάλωση φωτισμού κατά 40–70 %.Στρατηγικές Ελέγχου ανά Ζώνη
| Ζώνη | Στρατηγική Ελέγχου | Τυπική Εξοικονόμηση | Τεχνολογία |
|---|---|---|---|
| Διάδρομοι racking | Ανίχνευση παρουσίας — dimming στο 20 % όταν άδειοι | 50–65 % | Αισθητήρας μικροκυμάτων |
| Ανοιχτός χώρος αποθήκης | Αξιοποίηση φυσικού φωτός + παρουσία | 30–50 % | Αισθητήρας φωτός + PIR |
| Ράμπες φόρτωσης | Χρονοπρόγραμμα + παρουσία | 40–55 % | Αστρονομικό ρολόι + μικροκύματα |
| Ψυκτικός χώρος | Παρουσία — σβηστό όταν άδειος (ελάχιστο φως για κάμερες) | 60–80 % | Αισθητήρας μικροκυμάτων (PIR αναποτελεσματικός) |
| Γραφείο / αίθουσα ελέγχου | Φυσικό φως + παρουσία + προσωπικός έλεγχος | 30–40 % | DALI-2 + αισθητήρας φωτός |
| Χώροι φόρτισης | Βάσει χρονοπρογράμματος | 20–30 % | Χρονοδιακόπτης / BMS |
⚠️ Αισθητήρες σε Ψυκτικούς Χώρους: Οι τυπικοί αισθητήρες PIR (παθητικού υπερύθρου) δεν λειτουργούν αξιόπιστα σε ψυκτικούς χώρους γιατί ανιχνεύουν τη διαφορά θερμοκρασίας σώματος/περιβάλλοντος. Όταν και τα δύο είναι ψυχρά, η θερμική αντίθεση είναι ανεπαρκής. Προδιαγράψτε πάντα αισθητήρες μικροκυμάτων (υψηλής συχνότητας) — ανιχνεύουν κίνηση, όχι θερμότητα.
Dimming Διαδρ.
50–65
% εξοικονόμηση
Ψυκτικός Χώρος
60–80
% εξοικονόμηση
Απόσβεση
1–3
έτη (ελέγχοι)
Πρωτόκολλο
DALI-2
συνιστώμενο
💡 Συμβουλή Σχεδιασμού: Σε ψυκτικούς χώρους με σπάνια πρόσβαση (π.χ. βαθεία κατάψυξη 2–3 φορές ανά βάρδια), χρησιμοποιήστε ON/OFF βάσει παρουσίας αντί dimming. Τα LED αντέχουν άμεσες εναλλαγές χωρίς φθορά και η εξοικονόμηση από πλήρως σβηστά φωτιστικά είναι δραματική — συχνά 70–80 %.
9. Ενεργειακή Απόδοση & ROI σε Εγκαταστάσεις 24/7
Αποθήκες που λειτουργούν 24/7 συσσωρεύουν 8.760 ώρες λειτουργίας ετησίως — καθιστώντας την ενεργειακή απόδοση πρωταρχική. Μια μεσαία αποθήκη (10.000 m²) με παλαιό φωτισμό HID (15 W/m²) καταναλώνει πάνω από 1,3 GWh ετησίως. Η αντικατάσταση με σύγχρονο LED (5 W/m²) συν ελέγχους (πραγματικά 3 W/m²) μειώνει σε κάτω από 0,3 GWh — εξοικονόμηση πάνω από €100.000 ετησίως.Σύγκριση LED vs. Παλαιών Τεχνολογιών
| Παράμετρος | Μεταλλικά Αλογονίδια (400 W) | T5 Φθορισμός (2×80 W) | LED High-Bay (200 W) |
|---|---|---|---|
| Ισχύς συστήματος | 460 W (με ballast) | 176 W (με ballast) | 200 W |
| Απόδοση συστήματος | 65–75 lm/W | 85–95 lm/W | 150–180 lm/W |
| Lumens συστήματος | ~32.000 lm | ~15.000 lm | ~34.000 lm |
| Απόδοση χρωμάτων | CRI 65–70 | CRI 80–85 | CRI 80–90 |
| Χρόνος εκκίνησης | 5–15 λεπτά | Άμεσος (μειωμένη απόδοση στο κρύο) | Άμεσος (πλήρης απόδοση) |
| Dimming | Μη πρακτικό | Περιορισμένο | 0–100 % DALI / 1-10V |
| Απόδοση σε ψύχος | Μειωμένη | Σοβαρά μειωμένη (–30 % στους 0 °C) | Βελτιωμένη στο ψύχος |
| Διάρκεια ζωής | 12.000–20.000 h | 20.000–30.000 h | 80.000–100.000 h |
| Συντελεστής συντήρησης | 0,60–0,70 | 0,70–0,75 | 0,80–0,85 |
Απλός Υπολογισμός ROI
Ετήσια Εξοικονόμηση (€) = (Pπαλαιό − Pνέο) × Ώρες × ΚόστοςkWh / 1000
Παράδειγμα: 100 φωτιστικά, 460 W → 200 W, 8.760 h/έτος, €0,20/kWh = (46.000 − 20.000) × 8.760 × 0,20 / 1.000 = €45.552 /έτοςBenchmarks Εγκατεστημένης Ισχύος
| Τύπος Αποθήκης | Παλαιό (W/m²) | Μόνο LED (W/m²) | LED + Έλεγχοι (W/m²) | Στόχος ΤΟΤΕΕ |
|---|---|---|---|---|
| Γενική αποθήκευση | 12–18 | 4–6 | 2,5–4,0 | ≤8 |
| Picking / συσκευασία | 15–22 | 6–9 | 4,0–6,0 | ≤12 |
| Ψυκτικός χώρος | 10–15 | 4–7 | 2,0–3,5 | ≤8 |
| Ράμπα φόρτωσης | 12–16 | 5–8 | 3,0–5,0 | ≤10 |
✅ Σύσταση: Για λειτουργίες αποθήκης 24/7, η αντικατάσταση με LED επιτυγχάνει τυπικά απόσβεση σε 1,5–3 έτη. Με ελέγχους παρουσίας και φυσικού φωτός, η απόσβεση πέφτει κάτω από 2 έτη. Οι ψυκτικοί χώροι προσφέρουν ταχύτερη απόσβεση λόγω αυξημένης απόδοσης LED στο ψύχος.
10. Ροή Σχεδιασμού & Πρακτικοί Υπολογισμοί
Η ακόλουθη ροή εργασίας καλύπτει τα βασικά βήματα από την αρχική ανάλυση αναγκών έως τις τελικές προδιαγραφές ενός έργου φωτισμού αποθήκης ή ψυκτικού χώρου.Ροή Σχεδιασμού Φωτισμού Αποθήκης
Σχήμα 5 — Ροή σχεδιασμού επτά βημάτων. Η επαλήθευση κατακόρυφης φωτεινότητας πρέπει να γίνεται στα βήματα 4 και 7.
Λίστα Ελέγχου Προδιαγραφών
| Στοιχείο | Τι να Προδιαγράψετε | Γιατί Έχει Σημασία |
|---|---|---|
| Θερμοκρασία λειτουργίας | Ta min/max ανά ζώνη | Αποτρέπει αστοχία driver σε ψύχος |
| Βαθμός IP | IP65 ελάχιστο για ψυχρές/υγρές ζώνες | Αποτρέπει εισχώρηση συμπύκνωσης |
| Βαθμός IK | IK08 ελάχ., IK10 για ζώνες περονοφόρων | Αποτρέπει μηχανική ζημιά |
| Συντελεστής συντήρησης | MF ανά ζώνη (0,65–0,85) | Ακριβείς υπολογισμοί lux σε βάθος χρόνου |
| Τρόπος ανάρτησης | Αλυσίδα, βραχίονας, επιφανειακά, pendant | Σωστή στόχευση και πρόσβαση συντήρησης |
| Λειτουργία ασφαλείας | Αυτόνομο ή κεντρική μπαταρία, διάρκεια | Συμμόρφωση EN 1838, πυρασφάλεια |
| Πρωτόκολλο ελέγχου | DALI-2, 1-10V, ON/OFF | Εξοικονόμηση ενέργειας, μελλοντική ευελιξία |
| Τύπος αισθητήρα | Μικροκύματα για ψύχος, PIR για θερμό | Αξιόπιστη ανίχνευση σε κάθε ζώνη |
💡 Συμβουλή Σχεδιασμού: Ζητήστε προσομοίωση DIALux EVO ή RELUX από τον κατασκευαστή φωτιστικών για κάθε έργο >5.000 m². Βεβαιωθείτε ότι η προσομοίωση περιλαμβάνει υπολογισμούς κατακόρυφης φωτεινότητας σε τουλάχιστον δύο αντιπροσωπευτικές επιφάνειες racking. Η TECHLUMEN παρέχει δωρεάν φωτομετρικούς υπολογισμούς και μελέτες φωτισμού.
11. Συνήθη Λάθη προς Αποφυγή
| # | Λάθος | Συνέπεια | Σωστή Προσέγγιση |
|---|---|---|---|
| 1 | Χρήση τυπικών (μη ψύχους) φωτιστικών σε ψυκτικό χώρο | Αστοχία driver εντός 6–12 μηνών, ακύρωση εγγύησης | Προδιαγραφή Ta τουλάχιστον –30 °C |
| 2 | Αγνόηση κατακόρυφης φωτεινότητας σε racking | Λάθη picking, αργή σάρωση, ατυχήματα | Επαλήθευση ≥150 lux κατακόρυφα (ζώνες picking) |
| 3 | Χρήση αισθητήρων PIR σε ψυκτικούς χώρους | Αποτυχία ανίχνευσης· φώτα παραμένουν σβηστά | Αισθητήρες μικροκυμάτων για T <10 °C |
| 4 | Χωρίς προστασία συμπύκνωσης σε ζώνες μετάβασης | Εισχώρηση υγρασίας, ηλεκτρική αστοχία | IP66 + βαλβίδα αναπνοής σε κάθε όριο θερμού/ψυχρού |
| 5 | Υπερ-προδιαγραφή ισχύος (χωρίς dimming) | Σπατάλη ενέργειας, υπερβολική θάμβωση | Ρυθμιζόμενα ή πολλαπλής ισχύος φωτιστικά |
| 6 | Παράλειψη φωτισμού ασφαλείας σε ψυκτικό χώρο | Μη συμμόρφωση EN 1838 και πυροσβεστικού κανονισμού | Φωτιστικά ασφαλείας ψύχους σε ανεξάρτητο κύκλωμα |
| 7 | Υπεραισιόδοξος συντελεστής συντήρησης | Ανεπαρκώς φωτισμένη εγκατάσταση μετά από 2–3 χρόνια | MF 0,65–0,70 για ψυκτικούς, 0,80 για θερμούς |
| 8 | Καλώδια PVC σε ζώνες κατάψυξης | Ρηγμάτωση, βραχυκύκλωμα, κίνδυνος πυρκαγιάς | Καλώδια σιλικόνης –40 °C ελάχιστο |
12. Προτάσεις Προϊόντων TECHLUMEN
Η TECHLUMEN κατασκευάζει σειρά φωτιστικών LED κατάλληλων για αποθήκες και ψυκτικούς χώρους. Τα ακόλουθα προϊόντα συνιστώνται βάσει των συγκεκριμένων απαιτήσεων κάθε ζώνης.Φωτιστικά High-Bay
| Προϊόν | Τύπος | Κύριες Προδιαγραφές | Εφαρμογή |
|---|---|---|---|
| HBR Series | LED high-bay | Πολλαπλές ισχύεις (80–240 W), 150+ lm/W, DALI dimmable, IP66, ρυθμιζόμενη δέσμη (60°/90°/120°), 4000 K, CRI >80 | Κύριοι χώροι αποθήκης, ανοιχτή αποθήκευση, ζώνες picking, ψυκτικοί χώροι (εκδόσεις ψύχους) |
Βιομηχανικά Γραμμικά & Φωτιστικά Χώρων
| Προϊόν | Τύπος | Κύριες Προδιαγραφές | Εφαρμογή |
|---|---|---|---|
| INDUS | Βιομηχανικό φωτιστικό | IP66, ανθεκτικό σώμα αλουμινίου, πολλαπλές ισχύεις, 4000 K | Διάδρομοι racking, ράμπες φόρτωσης, χώροι συντήρησης, διάδρομοι βιομηχανικών ζωνών |
Φωτιστικά Ακραίων Θερμοκρασιών
| Προϊόν | Τύπος | Κύριες Προδιαγραφές | Εφαρμογή |
|---|---|---|---|
| VELISTI-IND | Βιομηχανικό γραμμικό IP66 | Ανοδιωμένο αλουμίνιο, έως 170 lm/W, έως 20 400 lm, 6 επιλογές δέσμης, DALI / 1-10 V dimming, προαιρ. emergency 3 h, L70B10 >100 000 h, εγγύηση 8 ετών | Ψυκτικοί χώροι (–30 °C), καταψύκτες, ζώνες μετάβασης, χώροι υψηλής θερμοκρασίας, περιβάλλοντα τροφίμων, σκληρές βιομηχανικές ζώνες |
Πίνακας Αντιστοίχισης Προϊόντων-Ζωνών
| Ζώνη | Κύριο Φωτιστικό | Δευτερεύον / Συμπληρωματικό | Έλεγχος |
|---|---|---|---|
| Αποθήκη δωματίου | HBR (τυπικό) | INDUS (διάδρομοι) | DALI + παρουσία |
| Picking / συσκευασία | HBR (υψηλό CRI) | INDUS (κατακ. ενίσχυση) | DALI + φυσικό φως |
| Ψυγείο | HBR (IP66, ψύχους) | INDUS (IP66) | Μικροκύματα παρουσία |
| Καταψύκτης | HBR (IP66, –30 °C) | — | Μικροκύματα ON/OFF |
| Ράμπα φόρτωσης | HBR (IP66, IK10) | INDUS | Πρόγραμμα + παρουσία |
| Διάδρομοι VNA | INDUS (σε ράφι) | — | Παρουσία ανά διάδρομο |
| Ζώνες ακραίων θερμ. | VELISTI-IND (ψύχους/θέρμης) | HBR (συμπλήρωμα high-bay) | DALI / 1-10 V |
✅ Υποστήριξη Σχεδιασμού: Η TECHLUMEN παρέχει δωρεάν φωτομετρικούς υπολογισμούς, προσομοιώσεις DIALux EVO και συμβουλές εφαρμογών για έργα αποθηκών και ψυκτικών χώρων. Επικοινωνήστε με την ομάδα μηχανικών μας στο [email protected] για εξατομικευμένη επιλογή φωτιστικών και μελέτες φωτισμού.
13. Συχνές Ερωτήσεις (FAQ)
Μπορώ να χρησιμοποιήσω τυπικά LED high-bay σε ψυκτικό χώρο;
Όχι. Τα τυπικά LED high-bay είναι βαθμολογημένα για ελάχιστη θερμοκρασία +5 °C. Σε ψυκτικούς χώρους (–18 °C έως –30 °C), ο driver περιέχει ηλεκτρολυτικούς πυκνωτές που φθείρονται ταχύτατα, οδηγώντας σε αστοχία εντός 6–12 μηνών. Πρέπει να προδιαγράψετε φωτιστικά ρητά βαθμολογημένα σε –30 °C ή –40 °C.
Γιατί δεν λειτουργούν οι αισθητήρες PIR σε ψυκτικούς χώρους;
Οι αισθητήρες PIR ανιχνεύουν τη θερμοκρασιακή διαφορά μεταξύ κινούμενου ατόμου και περιβάλλοντος. Σε ψυκτικούς χώρους, οι εργαζόμενοι φορούν βαριά μονωτικά ρούχα και το ψυχρό περιβάλλον μειώνει τη θερμική αντίθεση. Αποτέλεσμα: αναξιόπιστη ανίχνευση. Οι αισθητήρες μικροκυμάτων (HF) ανιχνεύουν φυσική κίνηση μέσω φαινομένου Doppler και λειτουργούν αξιόπιστα ανεξάρτητα θερμοκρασίας.
Ποια είναι η τυπική περίοδος απόσβεσης αντικατάστασης φωτισμού αποθήκης με LED;
Για αποθήκη 24/7 που αντικαθιστά μεταλλικά αλογονίδια ή φθορισμούς με LED high-bay και ελέγχους, η τυπική απόσβεση είναι 1,5–3 έτη. Παράγοντες που επιταχύνουν: υψηλότερες ώρες λειτουργίας, υψηλότερο κόστος ηλεκτρικής ενέργειας, ελέγχοι παρουσίας/φυσικού φωτός. Οι ψυκτικοί χώροι πετυχαίνουν ταχύτερη απόσβεση λόγω βελτιωμένης απόδοσης LED στο ψύχος.
Πώς αντιμετωπίζω τη συμπύκνωση στα φωτιστικά ζωνών μετάβασης;
Οι ζώνες μετάβασης μεταξύ θερμών και ψυχρών χώρων είναι οι υψηλότερου κινδύνου τοποθεσίες. Προδιαγράψτε φωτιστικά IP66 με ενσωματωμένες βαλβίδες αναπνοής Gore-Tex. Σε σοβαρές περιπτώσεις (π.χ. είσοδος blast freezer), εξετάστε φωτιστικά με αυτο-θερμαινόμενο φακό. Βεβαιωθείτε ότι όλες οι εισαγωγές καλωδίων σφραγίζονται με στυπιοθλίπτες ψύχους.
Ποιο ύψος τοποθέτησης απαιτεί ποια γωνία δέσμης;
Γενικός κανόνας: όσο υψηλότερη η τοποθέτηση, τόσο στενότερη η δέσμη. Για 6–8 m: 90°–120°, για 8–10 m: 60°–90°, για 10–12 m: 45°–60°, για 12–15 m: 30°–45°. Πολλά σύγχρονα high-bay προσφέρουν εναλλάξιμα οπτικά. Πάντα επαληθεύετε με φωτομετρικό υπολογισμό.
Απαιτείται φωτισμός ασφαλείας στους ψυκτικούς χώρους;
Ναι. Το EN 1838 και ο Κανονισμός Πυροπροστασίας απαιτούν φωτισμό ασφαλείας σε όλους τους κατοικημένους χώρους, συμπεριλαμβανομένων ψυκτικών χώρων και καταψυκτών. Τα φωτιστικά ασφαλείας πρέπει να είναι βαθμολογημένα για τη θερμοκρασία λειτουργίας και να διατηρούν 1 lux σε οδούς διαφυγής για τουλάχιστον 1 ώρα. Μπαταρίες LiFePO4 προτιμώνται γιατί NiCd και NiMH χάνουν σημαντική χωρητικότητα στο ψύχος.
