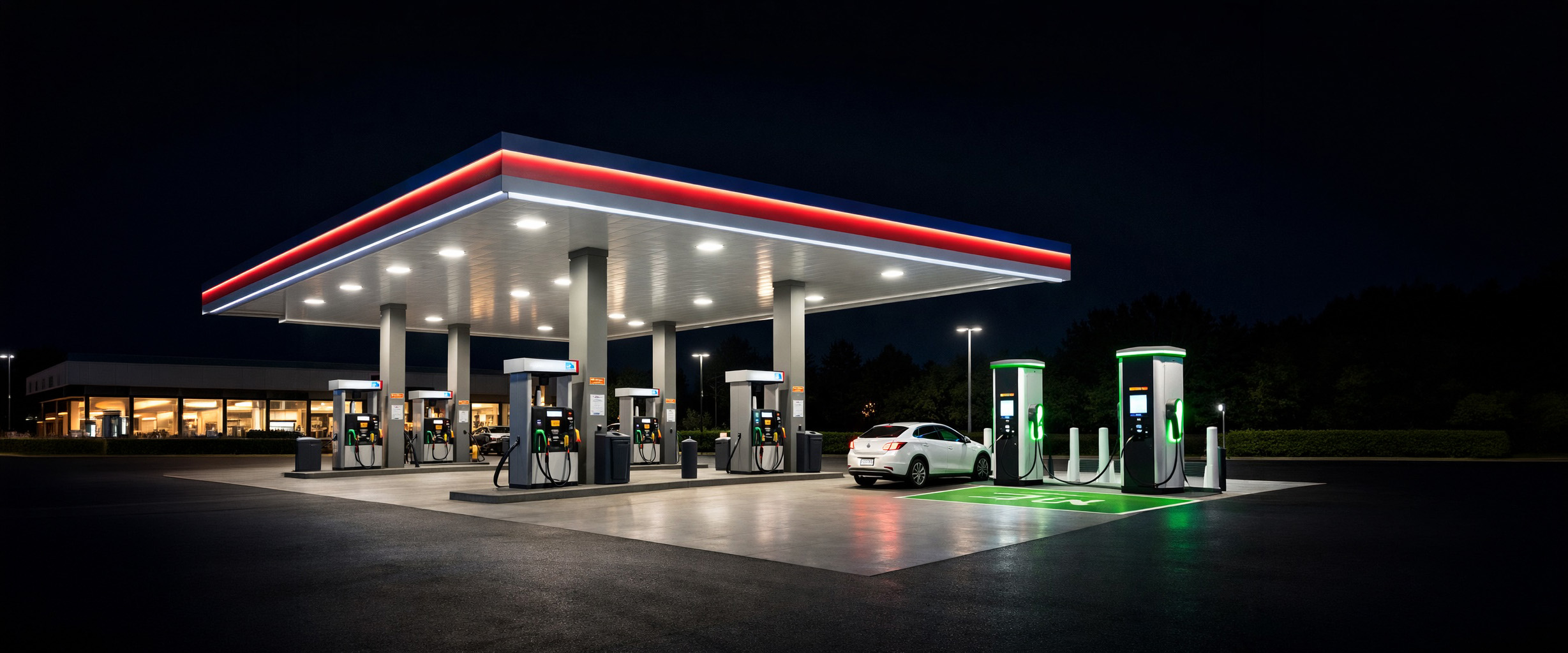

Οδηγός Φωτισμού Πρατηρίων Καυσίμων & Σταθμών Φόρτισης EV
Ολοκληρωμένος οδηγός για επαγγελματικό σχεδιασμό φωτισμού κατά EN 12464-2
1. Εισαγωγή & Πλαίσιο Εφαρμογής
Ο φωτισμός σε πρατήρια καυσίμων και σημεία φόρτισης ηλεκτρικών οχημάτων αποτελεί κρίσιμο παράγοντα για την ασφαλή λειτουργία, την οπτική άνεση των χρηστών και την αποτελεσματική επιτήρηση (CCTV). Ο παρών οδηγός βασίζεται στο πρότυπο EN 12464-2 για φωτισμό υπαίθριων χώρων εργασίας.
- Επαρκή επίπεδα φωτισμού για ασφαλή κίνηση και εργασία
- Έλεγχος θάμβωσης και φωτορύπανσης
- Αξιοπιστία σε συνεχή 24/7 λειτουργία
- Υποστήριξη συστημάτων CCTV
- Ενεργειακή αποδοτικότητα
Κάτοψη τυπικού πρατηρίου με ζώνες φωτισμού και θέσεις φωτιστικών. Τα επίπεδα αναφέρονται σε διατηρούμενη φωτεινότητα (Emaintained).
2. Φωτιστικές Παράμετροι & Αρχές Σχεδιασμού
2.1 Οριζόντια και Κατακόρυφη Φωτεινότητα
Οριζόντια Φωτεινότητα (Eh): Μετρά το φως στο οριζόντιο επίπεδο (δάπεδο). Καθοριστική για την ασφαλή κίνηση οχημάτων και πεζών.
Κατακόρυφη Φωτεινότητα (Ev): Μετρά το φως σε κάθετες επιφάνειες (πρόσωπα, οθόνες αντλιών, χειριστήρια). Κρίσιμη για την αναγνώριση λεπτομερειών και την αποτελεσματική λειτουργία CCTV.
2.2 Ομοιομορφία Φωτισμού (Uniformity)
Η ομοιομορφία (Uo = Emin/Ē) δείχνει πόσο ομοιόμορφα κατανέμεται το φως. Χαμηλή ομοιομορφία δημιουργεί σκοτεινές ζώνες που αυξάνουν το ρίσκο ατυχημάτων και δυσχεραίνουν την επιτήρηση.
- Χρήση πολλαπλών φωτιστικών με κατάλληλες φωτομετρικές καμπύλες
- Ελαχιστοποίηση διακυμάνσεων φωτεινότητας (<3:1) σε ζώνες κυκλοφορίας
- Σχεδιασμός τοποθέτησης που μειώνει τη σκίαση από οχήματα
2.3 Θάμβωση (Glare) & Οπτική Άνεση
Η μη ελεγχόμενη θάμβωση μειώνει την ασφάλεια, αυξάνει την οπτική κόπωση και επηρεάζει αρνητικά την εμπειρία του χρήστη.
| Μέθοδος Ελέγχου | Περιγραφή | Αποτέλεσμα |
|---|---|---|
| Οπτικές Διανομές | Επιλογή κατάλληλων φακών και ανακλαστήρων (asymmetric, cut-off) | Ελεγχόμενη κατεύθυνση φωτός |
| Ύψος Τοποθέτησης | Βέλτιστη απόσταση φωτιστικών από επίπεδο εργασίας | Μείωση άμεσης θάμβωσης |
| Έλεγχος Λαμπρότητας | Περιορισμός cd/m² σε κρίσιμες κατευθύνσεις θέασης | Βελτίωση οπτικής άνεσης |
| Recessed Mounting | Χωνευτή τοποθέτηση στο canopy | Εξάλειψη άμεσης θέασης πηγής |
3. Προδιαγραφές Φωτισμού ανά Ζώνη
Τα επίπεδα φωτισμού βασίζονται στο EN 12464-2 και τη διεθνή πρακτική. Αναφέρονται σε διατηρούμενη φωτεινότητα (maintained illuminance) μετά από γήρανση και ρύπανση.
| Ζώνη / Περιοχή | Emaintained (lux) | Ομοιομορφία Uo | Παρατηρήσεις |
|---|---|---|---|
| Ζώνη κυκλοφορίας & γενικός χώρος | 30–50 lux | ≥ 0.40 | Minimum επίπεδο |
| Πάτωμα κάτω από canopy | 100–250 lux | ≥ 0.60 | Οριζόντια Eh |
| Σημείο χειρισμού αντλίας/charger | ≥150 lux | ≥ 0.50 | Κατακόρυφη Ev |
| Μετρητές / ειδικές εργασίες | 150–300 lux | ≥ 0.70 | Υψηλή ακρίβεια |
| Περιοχή πληρωμής / κτιρίου | 200–300 lux | ≥ 0.60 | Retail standard |
| Πλυντήριο αυτοκινήτων | 150–200 lux | ≥ 0.50 | IP67+ απαιτείται |
3.1 Θερμοκρασία Χρώματος (CCT)
3.2 Συνιστώμενοι Τύποι Φωτιστικών
4. Φωτισμός σε Επικίνδυνες Ζώνες (ATEX)
Η ταξινόμηση ζωνών ATEX καθορίζει τις περιοχές όπου μπορεί να σχηματιστεί εκρηκτική ατμόσφαιρα. Η ταξινόμηση γίνεται σύμφωνα με την Οδηγία ATEX 2014/34/EU και το EN 60079-10-1. Η κατανόηση της κατακόρυφης έκτασης των ζωνών είναι κρίσιμη για τον σχεδιασμό φωτισμού στεγάστρου.
4.1 Ταξινόμηση Ζωνών στους Διανομείς Καυσίμων
| Ζώνη | Περιγραφή | Θέσεις στους Διανομείς | Διαστάσεις |
|---|---|---|---|
| Zone 1 | Εκρηκτική ατμόσφαιρα πιθανή κατά την κανονική λειτουργία |
|
Σφαίρα r=20-30cm γύρω από ακροφύσιο |
| Zone 2 | Εκρηκτική ατμόσφαιρα απίθανη ή μόνο για σύντομο χρόνο |
|
Οι ατμοί βενζίνης είναι βαρύτεροι του αέρα αλλά η ζώνη εκτείνεται στα 2.5m για περιθώριο ασφαλείας |
Η οροφή του στεγάστρου (τυπικά σε ύψος 4-5m) βρίσκεται πολύ πιο ψηλά από το όριο της Zone 2 (που τερματίζει στα 2.5m ύψος). Επομένως:
- Τυπικά (μη-ATEX) φωτιστικά μπορούν να χρησιμοποιηθούν για τον φωτισμό οροφής στεγάστρου
- Χωνευτά ή επίτοιχα LED φωτιστικά είναι κατάλληλα
- Δεν απαιτείται πιστοποίηση Ex για φωτιστικά πάνω από 2.5m ύψος
4.2 Άλλες Ζώνες ATEX σε Πρατήρια
| Ζώνη | Θέση | Διαστάσεις | Απαιτήσεις Φωτιστικών |
|---|---|---|---|
| Zone 0/1 | Εσωτερικό δεξαμενών, εσωτερικό αγωγών εξαερισμού, θάλαμοι ανθρωποθυρίδων | Εσωτερικοί όγκοι | Ex ia / Ex d (σπάνια σχετικό με φωτισμό) |
| Zone 1 | Στόμια εξαερισμού δεξαμενών (στην οροφή στεγάστρου) | Σφαίρα r ≈ 1m γύρω από το στόμιο | Ex d / Ex e πιστοποιημένα ATEX |
| Zone 2 | Γύρω από στόμια εξαερισμού, σημεία πλήρωσης, αποθήκευση LPG | Σφαίρα r ≈ 2-3m γύρω από το στόμιο | Ex nA / Ex ec ή IP66+ με περιορισμούς |
Αν οι σωλήνες εξαερισμού δεξαμενών τερματίζουν στην οροφή του στεγάστρου, υπάρχουν ζώνες ATEX σε αυτά τα συγκεκριμένα σημεία:
- Zone 1: Σφαίρα ~1m ακτίνα γύρω από το στόμιο εξαερισμού
- Zone 2: Σφαίρα ~2-3m ακτίνα γύρω από το στόμιο εξαερισμού
Τα φωτιστικά πρέπει να τοποθετούνται εκτός αυτών των ζωνών ή να είναι πιστοποιημένα ATEX αν βρίσκονται εντός.
Τομή που δείχνει τις ζώνες ATEX στον διανομέα καυσίμων. Η Zone 2 εκτείνεται οριζόντια 6m και μέχρι ύψος 2.5m. Η οροφή στεγάστρου (4-5m) είναι Ασφαλής Περιοχή όπου μπορούν να χρησιμοποιηθούν τυπικά φωτιστικά.
- Φωτιστικά οροφής (πάνω από 2.5m): Τυπικά (μη-ATEX) LED φωτιστικά είναι αποδεκτά - η οροφή είναι πάνω από το όριο ύψους Zone 2
- Φωτισμός χαμηλού ύψους (<2.5m): Αν εγκατασταθούν φωτιστικά κάτω από 2.5m εντός 6m από διανομείς, μπορεί να απαιτείται πιστοποίηση ATEX
- Περιοχές εξαερισμού: Αν οι εξαερισμοί τερματίζουν στην οροφή στεγάστρου, τα φωτιστικά πρέπει να τοποθετούνται εκτός των σφαιρών Zone 1/2 ή να είναι ATEX
- Ταξινόμηση ζωνών: Πρέπει να γίνεται από εξειδικευμένο μηχανικό επικίνδυνων περιοχών για κάθε συγκεκριμένη εγκατάσταση
5. Αξιοπιστία Συστήματος – 24/7 Λειτουργία
Ο φωτισμός πρατηρίων λειτουργεί αδιάκοπα, επιβάλλοντας υψηλές απαιτήσεις αξιοπιστίας. Η επιλογή κατάλληλου εξοπλισμού μειώνει το κόστος συντήρησης και τον κίνδυνο διακοπής λειτουργίας.
5.1 Βασικές Προδιαγραφές Εξοπλισμού
| Χαρακτηριστικό | Ελάχιστο | Συνιστώμενο | Σημείωση |
|---|---|---|---|
| IP Rating | IP65 | IP66 / IP67 | Προστασία από σκόνη & νερό |
| IK Rating | IK08 | IK10 | Μηχανική αντοχή σε κρούσεις |
| Surge Protection | 10kV | 20kV | Προστασία από υπερτάσεις |
| Θερμοκρασία Λειτουργίας | -20°C έως +40°C | -40°C έως +50°C | Για ακραίες συνθήκες |
| Lumen Maintenance (L80) | 50,000h | 70,000h+ | Ώρες στο 80% της αρχικής φ.ρ. |
| Driver Efficiency | ≥90% | ≥93% | Απόδοση τροφοδοτικού |
| THD | <20% | <10% | Αρμονική παραμόρφωση |
| Power Factor | ≥0.90 | ≥0.95 | Συντελεστής ισχύος |
5.2 Χαρακτηριστικά LED Drivers
- Θερμοκρασιακή αντοχή: Λειτουργία σε υψηλές θερμοκρασίες (Tc rating)
- CLO (Constant Lumen Output): Σταθερή φωτεινή ροή καθ' όλη τη διάρκεια ζωής
- MTBF: >100,000 ώρες mean time between failures
- Dimming capability: DALI / 1-10V για έλεγχο και εξοικονόμηση
6. Συνδεσιμότητα, Έλεγχος & Συντήρηση
Τα σύγχρονα συστήματα ελέγχου βελτιώνουν την ενεργειακή απόδοση και επιτρέπουν προληπτική συντήρηση.
6.1 Τεχνολογίες Ελέγχου
| Τεχνολογία | Πλεονεκτήματα | Κατάλληλη για |
|---|---|---|
| DALI / DALI-2 | Ατομικός έλεγχος, dimming, monitoring, διαγνωστικά | Νέες εγκαταστάσεις με πολλά φωτιστικά |
| 1-10V | Απλό dimming, χαμηλό κόστος | Απλές εγκαταστάσεις, αναβαθμίσεις |
| PLC | Χρήση υπάρχουσας καλωδίωσης | Αναβαθμίσεις υφιστάμενων εγκαταστάσεων |
| Wireless (Zigbee/LoRa) | Ευελιξία, χωρίς καλωδίωση ελέγχου | Δύσκολα σημεία, εξωτερικοί χώροι |
| IoT / Cloud | Remote monitoring, analytics, predictive maintenance | Αλυσίδες πρατηρίων, απομακρυσμένη διαχείριση |
6.2 Στρατηγικές Εξοικονόμησης
6.3 Πρόγραμμα Συντήρησης
- Κάθε 6 μήνες: Καθαρισμός οπτικών στοιχείων (σε επιβαρυμένα περιβάλλοντα)
- Κάθε 12 μήνες: Καθαρισμός οπτικών, οπτικός έλεγχος καλωδιώσεων
- Κάθε 12-24 μήνες: Μέτρηση επιπέδων φωτισμού με luxmeter
- Κάθε 3-5 έτη: Ολοκληρωμένη φωτοτεχνική αξιολόγηση
7. Συχνές Ερωτήσεις (FAQ)
Το πρότυπο EN 12464-2 συνιστά 100-250 lux οριζόντια φωτεινότητα (Eh) κάτω από το canopy. Για τα σημεία χειρισμού αντλιών/chargers, απαιτείται επιπλέον ≥150 lux κατακόρυφη φωτεινότητα (Ev) για ανάγνωση οθονών και ασφαλή χειρισμό.
Γενικά ΟΧΙ για τα φωτιστικά οροφής. Ιδού γιατί:
- Η Zone 2 γύρω από τους διανομείς εκτείνεται οριζόντια 6m αλλά μόνο μέχρι ύψος 2.5m από το έδαφος
- Οι ατμοί βενζίνης είναι βαρύτεροι του αέρα και παραμένουν χαμηλά - δεν ανεβαίνουν στην οροφή
- Οι οροφές στεγάστρου (4-5m ύψος) είναι πολύ πάνω από το όριο της ζώνης = Ασφαλής Περιοχή
ATEX φωτιστικά ΑΠΑΙΤΟΥΝΤΑΙ για:
- Φωτισμό εγκατεστημένο κάτω από 2.5m ύψος εντός 6m από διανομείς
- Κοντά σε στόμια εξαερισμού στην οροφή στεγάστρου (Zone 1: ~1m σφαίρα, Zone 2: ~2-3m σφαίρα)
- Περιοχές διανομέων LPG
Η ταξινόμηση των ζωνών πρέπει πάντα να γίνεται από εξειδικευμένο μηχανικό επικίνδυνων περιοχών για κάθε συγκεκριμένη εγκατάσταση.
Η διάρκεια ζωής των LED φωτιστικών εκφράζεται με τον δείκτη Lx (π.χ. L80, L70), που δείχνει πότε η φωτεινή ροή πέφτει στο x% της αρχικής τιμής. Για παράδειγμα, L80 @ 50,000h σημαίνει ότι μετά από 50,000 ώρες το φωτιστικό θα δίνει ακόμα 80% της αρχικής φωτεινότητας.
Σημαντική διευκρίνιση:
- LM-80 είναι η μέθοδος μέτρησης της πτώσης φωτεινότητας των LED chips (όχι δείκτης ζωής)
- TM-21 είναι η μέθοδος προβολής/εκτίμησης της διάρκειας ζωής βάσει των δεδομένων LM-80
- Η πραγματική διάρκεια ζωής του φωτιστικού εξαρτάται και από τον driver, τη θερμική διαχείριση και τις συνθήκες λειτουργίας
Με μέση νυχτερινή λειτουργία ~12 ώρες/ημέρα, οι 50,000 ώρες αντιστοιχούν σε ~11 χρόνια. Ο driver συχνά αποτυγχάνει πριν τα LED chips.
Ο σωστός φωτισμός είναι κρίσιμος για την απόδοση του CCTV. Απαιτείται:
- Επαρκής κατακόρυφη φωτεινότητα (Ev) για αναγνώριση προσώπων
- Υψηλή ομοιομορφία χωρίς σκοτεινές ζώνες
- Αποφυγή θάμβωσης προς τις κάμερες
- Σταθερή θερμοκρασία χρώματος για σωστή απόδοση χρωμάτων
Η αντικατάσταση παραδοσιακών φωτιστικών (μεταλλικών αλογονιδίων ή φθορισμού) με LED εξοικονομεί τυπικά 50-70% της ενέργειας. Με προσθήκη συστήματος ελέγχου (dimming, sensors), η συνολική εξοικονόμηση μπορεί να φτάσει 70-80%. Η απόσβεση της επένδυσης είναι συνήθως 2-4 χρόνια.
IP66: Πλήρης προστασία από σκόνη (6) και από ισχυρούς πίδακες νερού (6). Ιδανικό για υπαίθριες εγκαταστάσεις και πλυντήρια.
IK10: Η υψηλότερη βαθμίδα μηχανικής αντοχής σε κρούσεις (αντιστοιχεί σε 20 Joules). Απαραίτητο σε χώρους με κίνδυνο βανδαλισμού ή πρόσκρουσης.
Ναι, συνιστάται ανεπιφύλακτα. Η φωτοτεχνική μελέτη με λογισμικό προσομοίωσης (DIALux, Relux) εξασφαλίζει:
- Σωστά επίπεδα φωτισμού σε κάθε ζώνη
- Ομοιομορφία χωρίς σκοτεινά σημεία
- Έλεγχο θάμβωσης και φωτορύπανσης
- Βελτιστοποίηση ενεργειακής κατανάλωσης
- Τεκμηρίωση συμμόρφωσης με πρότυπα
Η φωτορύπανση μειώνεται με:
- Asymmetric optics: Κατευθυνόμενο φως χωρίς διασπορά προς τα πάνω
- Cut-off luminaires: Περιορισμός του φωτός πάνω από τον ορίζοντα
- Σωστή στόχευση: Φωτισμός μόνο των απαιτούμενων επιφανειών
- Dimming τις νυχτερινές ώρες: Μείωση έντασης όταν δεν απαιτείται
8. Σχετικά Πρότυπα & Οδηγίες
| Πρότυπο/Οδηγία | Τίτλος | Εφαρμογή |
|---|---|---|
| EN 12464-2 | Light and lighting - Lighting of work places - Part 2: Outdoor work places | Βασικό πρότυπο για υπαίθριους χώρους εργασίας |
| EN 13201 | Road lighting | Φωτισμός οδών και ζωνών κυκλοφορίας |
| ATEX 2014/34/EU | Equipment for potentially explosive atmospheres | Πιστοποίηση εξοπλισμού σε εκρηκτικές ατμόσφαιρες |
| IEC 60079 | Explosive atmospheres | Διεθνές πρότυπο για εξοπλισμό Ex |
| EN 60598 | Luminaires - Safety requirements | Απαιτήσεις ασφαλείας φωτιστικών |
| EN 62471 | Photobiological safety of lamps | Φωτοβιολογική ασφάλεια (blue light hazard) |
| CIE 115 | Lighting of Roads for Motor and Pedestrian Traffic | Οδηγίες CIE για φωτισμό οδών |
| IES RP-33 | Lighting for Exterior Environments | Αμερικανικές οδηγίες εξωτερικού φωτισμού |
9. Συμπεράσματα & Checklist
Ο σωστός σχεδιασμός φωτισμού πρατηρίου απαιτεί συνδυασμό τεχνικής γνώσης, κατάλληλου εξοπλισμού και επαγγελματικής μελέτης.
- Καθορισμός ζωνών και απαιτούμενων επιπέδων φωτισμού (Eh, Ev)
- Ταξινόμηση επικίνδυνων ζωνών (ATEX) από εξειδικευμένο μηχανικό
- Επιλογή φωτιστικών με κατάλληλες προδιαγραφές (IP, IK, surge, lifetime)
- Φωτοτεχνική μελέτη με λογισμικό προσομοίωσης
- Έλεγχος ομοιομορφίας και θάμβωσης
- Σχεδιασμός συστήματος ελέγχου (dimming, sensors)
- Πρόγραμμα συντήρησης και παρακολούθησης
- Επιτόπιες μετρήσεις επαλήθευσης μετά την εγκατάσταση
